SOT venöses D-PPG Add-on für ABI+

Das Produkt auf einem Blick

• Erweiterung des AngE ABI+ um venöse Messfunktionen
• Venöse Diagnostik mittels optischer Sensoren
• Erfassung von Pumpleistung und Wiederauffüllzeit
• Grafische Darstellung über die AngioExperience Software
• Bei Verdacht auf CVI / Venenklappenschwäche
• Inkl. PHLEBO OPO Modul, Fingerclips, Manschetten und Software

Produktbeschreibung

Das SOT venöse D-PPG Add-on für ABI+ erweitert das AngE ABI+-System um Funktionen zur nicht-invasiven venösen Gefäßdiagnostik. Die venöse Messung ist unter anderem bei Verdacht auf eine chronische venöse Insuffizienz (CVI) bzw. Venenklappenschwäche vorgesehen. Durch den Einsatz optischer Sensoren werden die Hautoberflächentemperatur sowie die Blutfülle im subdermalen Gefäßkomplex erfasst.

Die Messung basiert auf der aktiven Muskelpumpe des Patienten und ermöglicht die Darstellung von Pumpleistung sowie Wiederauffüllzeit des venösen Systems. Die relevanten Messwerte werden über die AngioExperience Software verarbeitet und für die weitere Diagnosehilfestellung grafisch dargestellt.

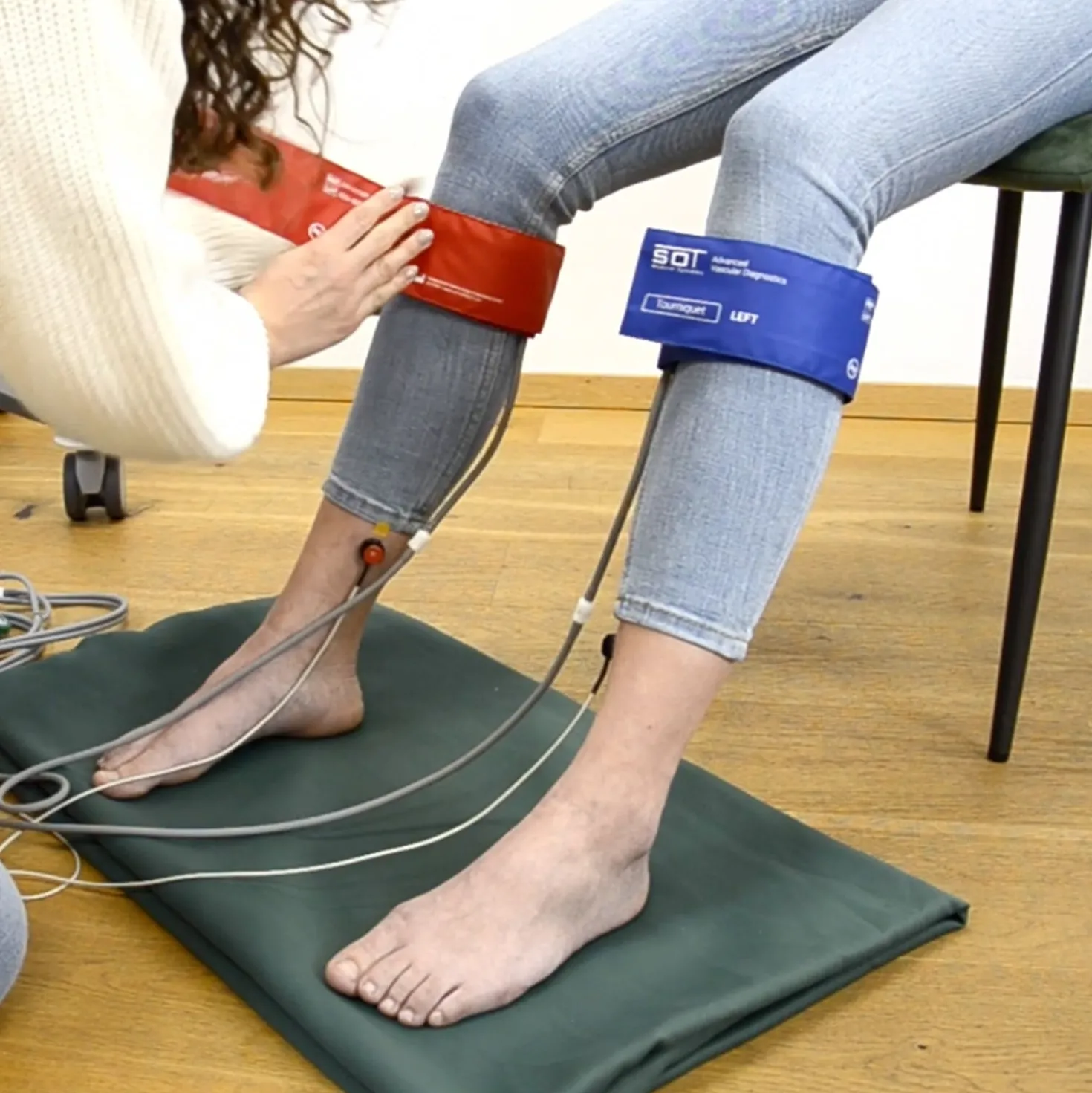

Die Messung erfolgt am sitzenden Patienten, wobei die Sensoren idealerweise etwa 10 cm proximal des Innenknöchels angebracht werden. Nach dem Start erfolgt zunächst eine Kalibration der Sensoren, anschließend eine kurze Ruhephase und eine erneute Kalibration auf den Ruhewert. Während der Messung sollten Bewegungen des Patienten sowie der Sensoren oder Sensorkabel vermieden werden, da diese die Messung beeinträchtigen können.

Das Add-on umfasst unter anderem das PHLEBO OPO Modul, zwei Metall-Fingerclips für OPO, ein Paar Tourniquet-Manschetten sowie die Software-Module OPO, TOPP Messung, DPPG und Tourniquet. Zusätzlich sind ein Paar Schlauchverlängerungen sowie Info-Poster zu Varizen und Venenthrombose enthalten.

Insgesamt erweitert das SOT venöse D-PPG Add-on für ABI+ das bestehende System um Funktionen für die venöse Gefäßdiagnostik. Die softwaregestützte Verarbeitung und grafische Darstellung der erfassten Messwerte unterstützt die weitere Diagnosehilfestellung.

Spezifikationen

• Produkttyp: Add-on für AngE ABI+ mit venöser Messfunktion
• Voraussetzung: TB-Modul für AngE ABI+ erforderlich
• Messprinzip: Venöse Messung mittels optischer Sensoren
• Messparameter:
  • Hautoberflächentemperatur
  • Blutfülle des subdermalen Gefäßkomplexes
  • Pumpleistung der Muskelpumpe
  • Wiederauffüllzeit der Venen
• Sensorplatzierung: Ca. 10 cm proximal des Innenknöchels, roter Sensor am rechten, blauer Sensor am linken Bein
• Sensorbefestigung: Mit geeigneten doppelseitigen Einweg-Kleberingen
• Software: AngioExperience Software zur Verarbeitung und grafischen Darstellung der Messwerte
• Indikation: Verdacht auf chronische venöse Insuffizienz (CVI / Venenklappenschwäche)
• Kontraindikationen: Offene Wunden an der Messposition, Entzündungen mit Hauttemperaturen über 32 °C, starke Hautverfärbungen, trophische Störungen, Erythem, Ekzem, starke Narbenbildung, Infektionen im Untersuchungsbereich und Lipödeme
• Reinigung: Sensorköpfe und Sensorkabel mit einem feuchten Tuch reinigen; bei Bedarf Seife oder eine milde geeignete Desinfektionslösung verwenden; nicht autoklavieren, nicht in der Waschmaschine reinigen und nicht in Flüssigkeit eintauchen
• Hinweise:
  • Nur für den Einsatz bei Patienten ab 6 Jahren geeignet
  • Sensoren nicht auf verfärbter oder stark behaarter Haut anbringen
  • Bewegungen von Patient, Sensor oder Sensorkabel können die Messung beeinträchtigen

Anwendungsbereiche

• Gefäßmedizinische Praxen und Kliniken
• Phlebologische Diagnostik
• Venöse Funktionsdiagnostik
• Bei Verdacht auf chronische venöse Insuffizienz (CVI)
• Bei Verdacht auf Venenklappenschwäche
• Für Ärzte und Gefäßexperten

Lieferumfang

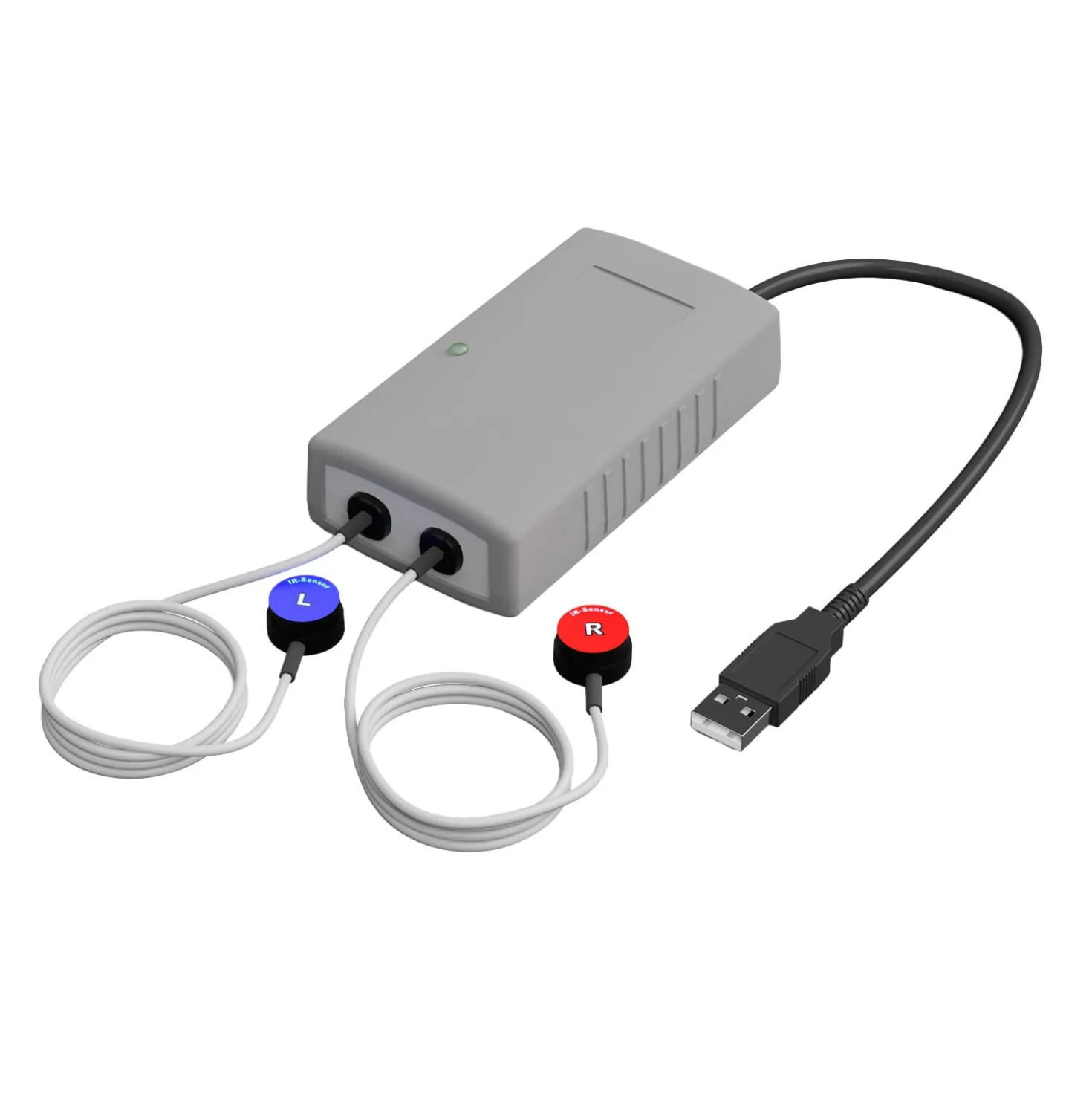

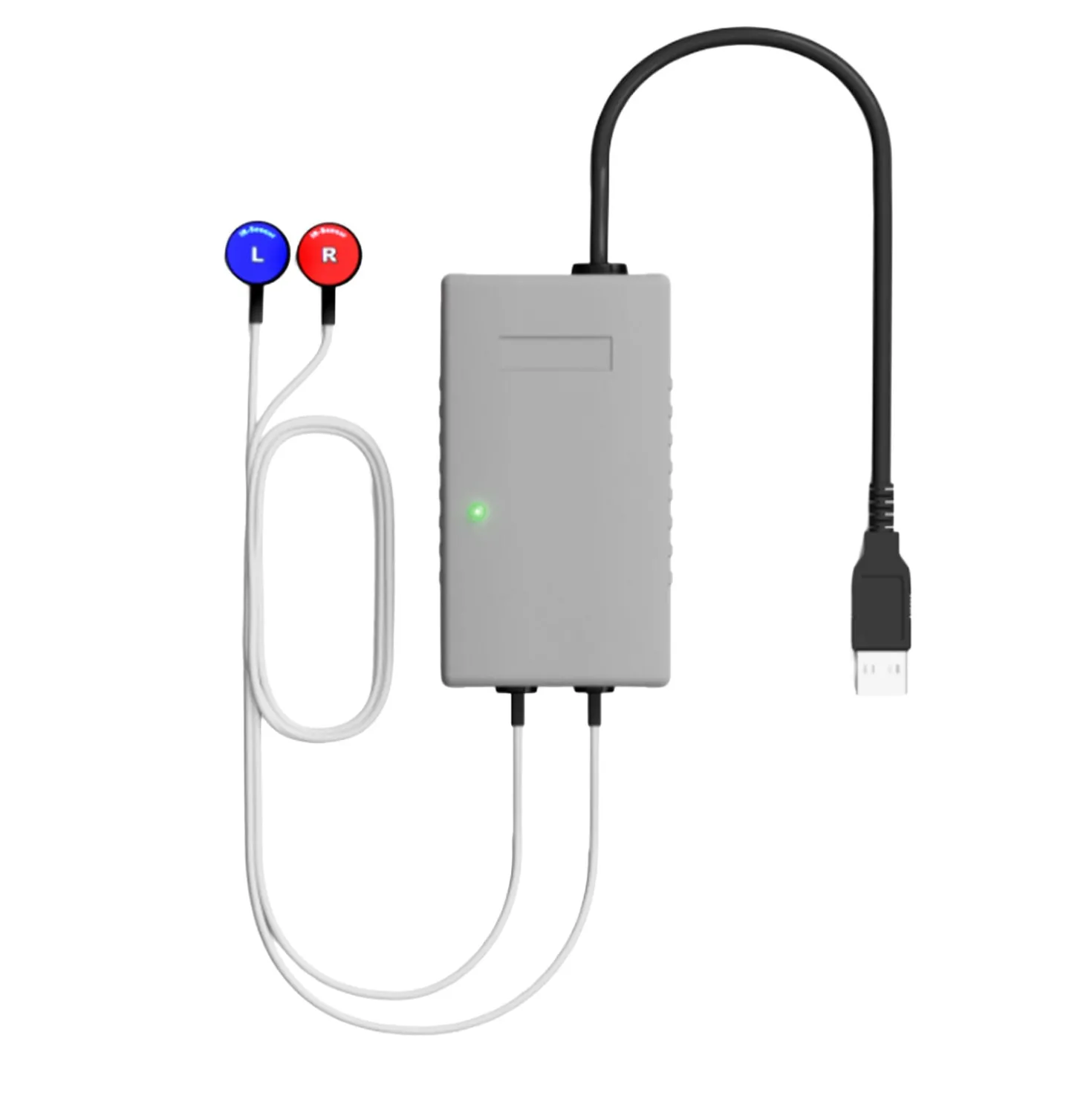

• 1x Modul PHLEBO OPO

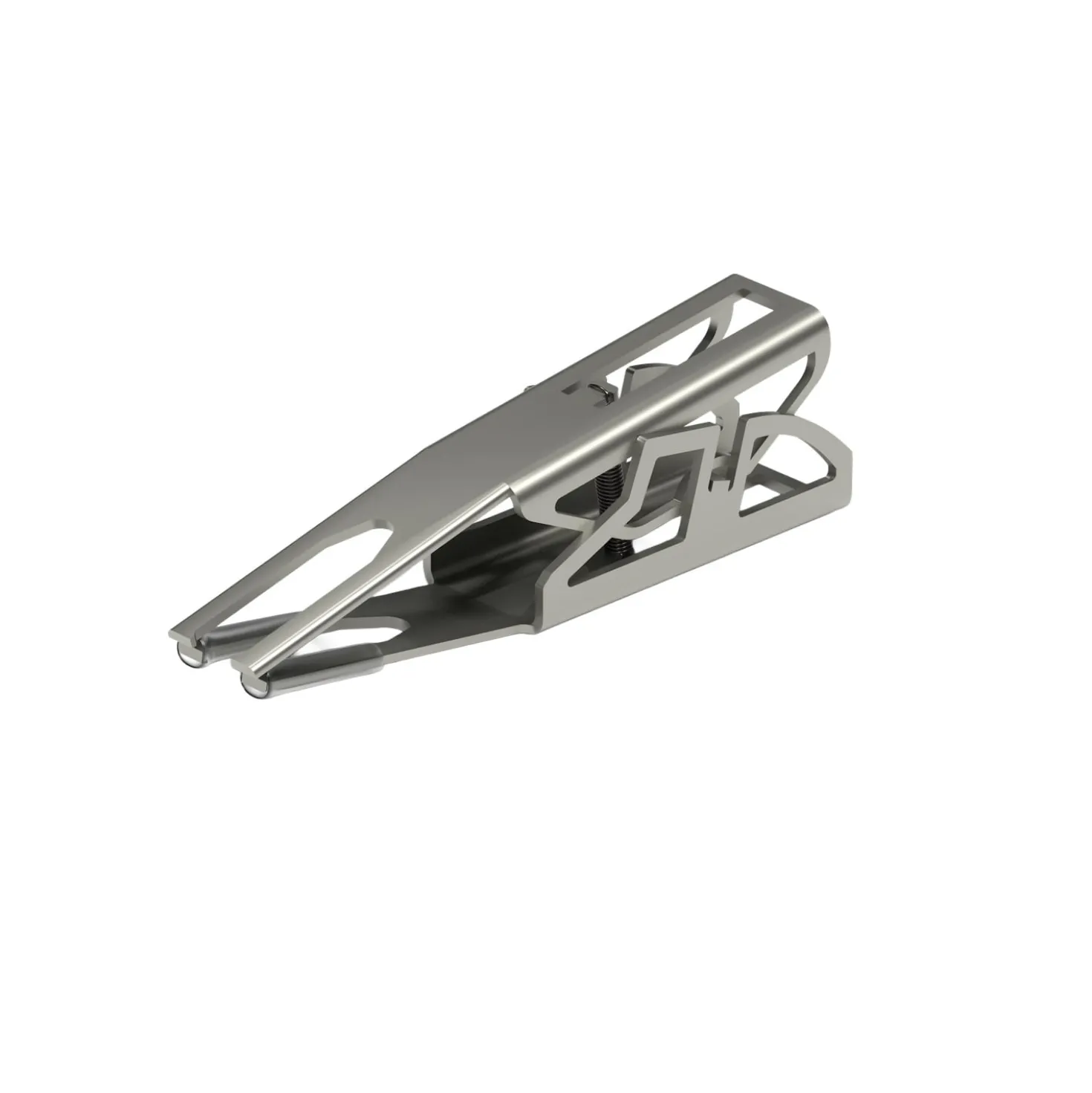

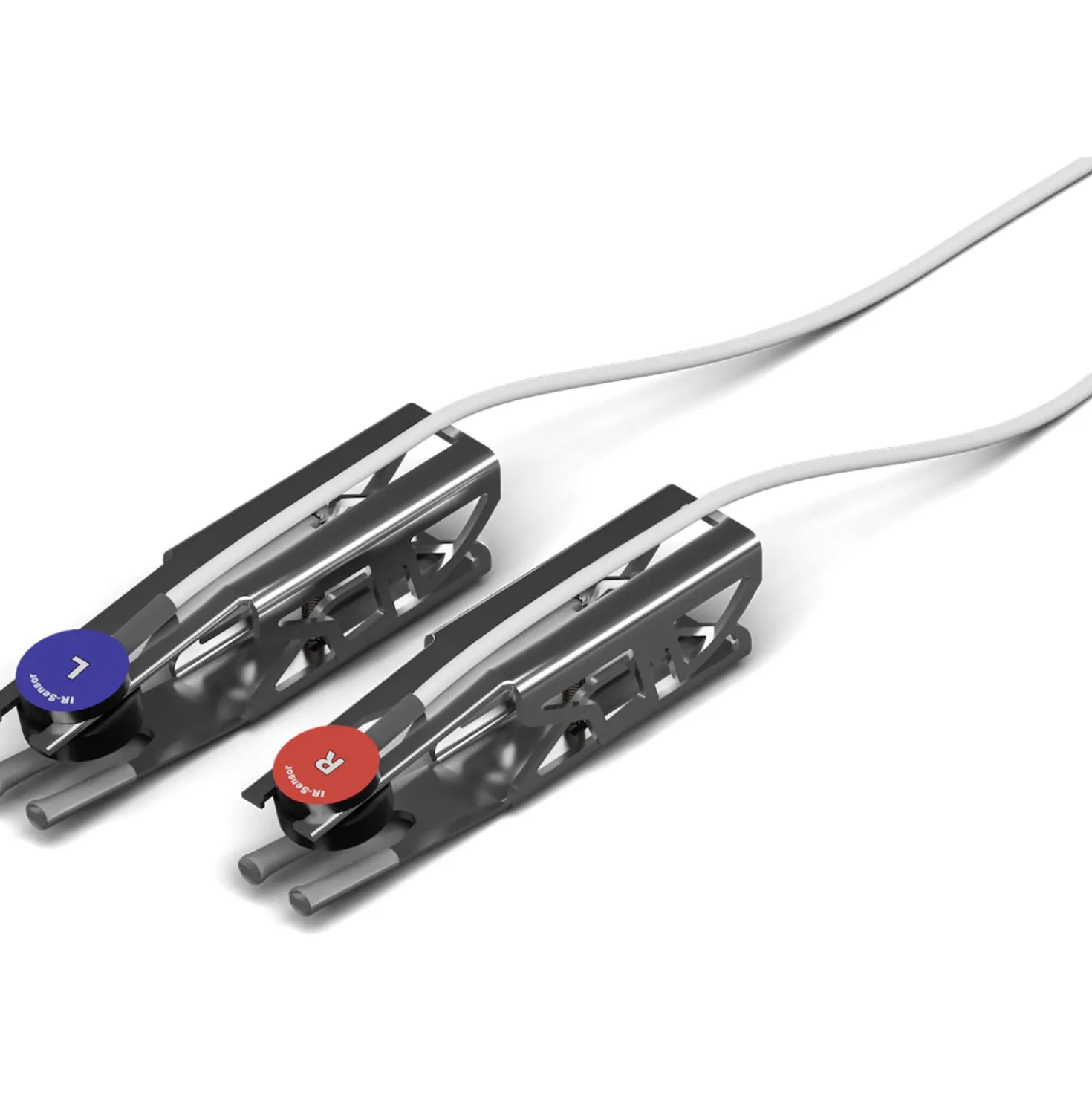

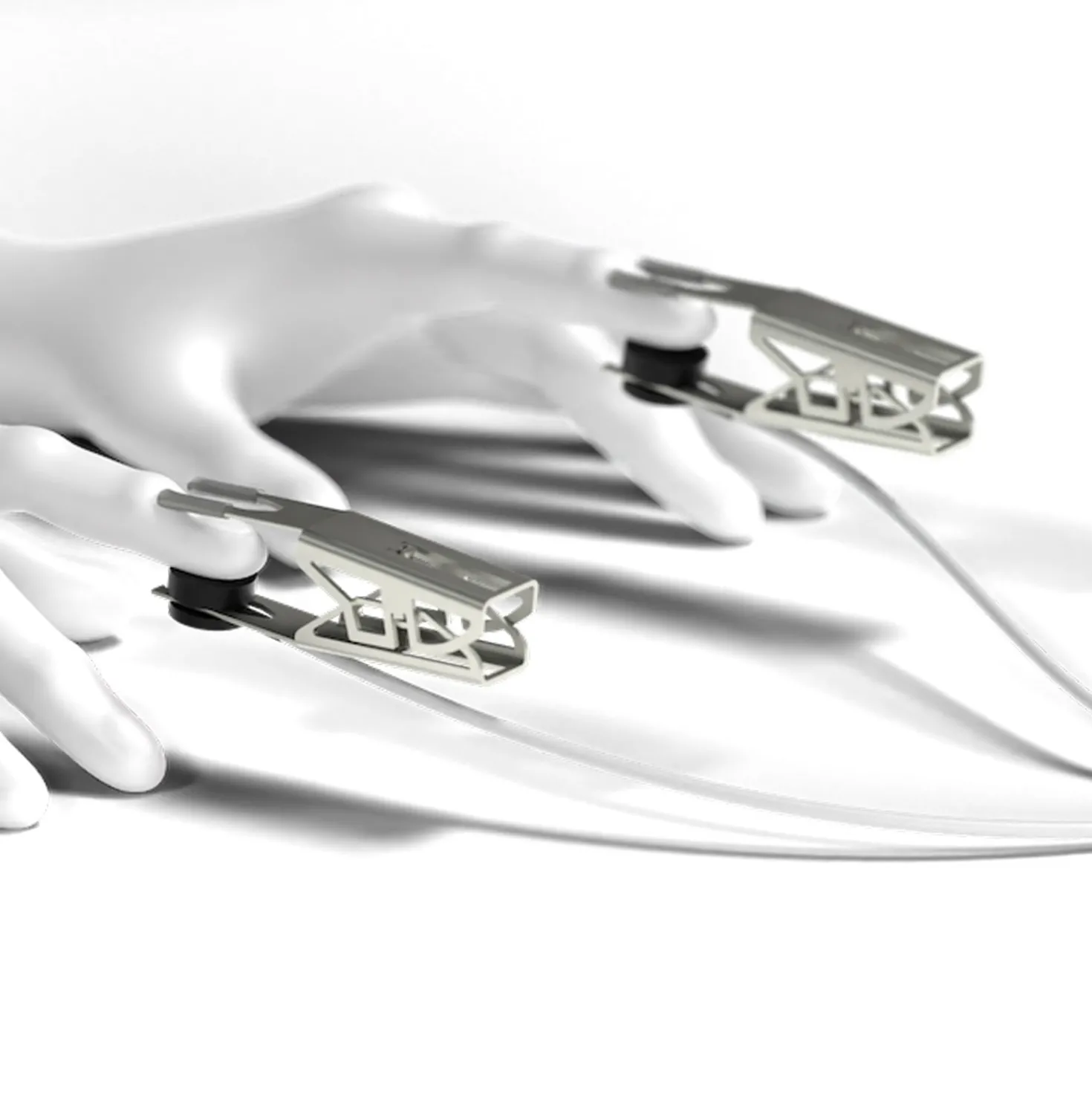

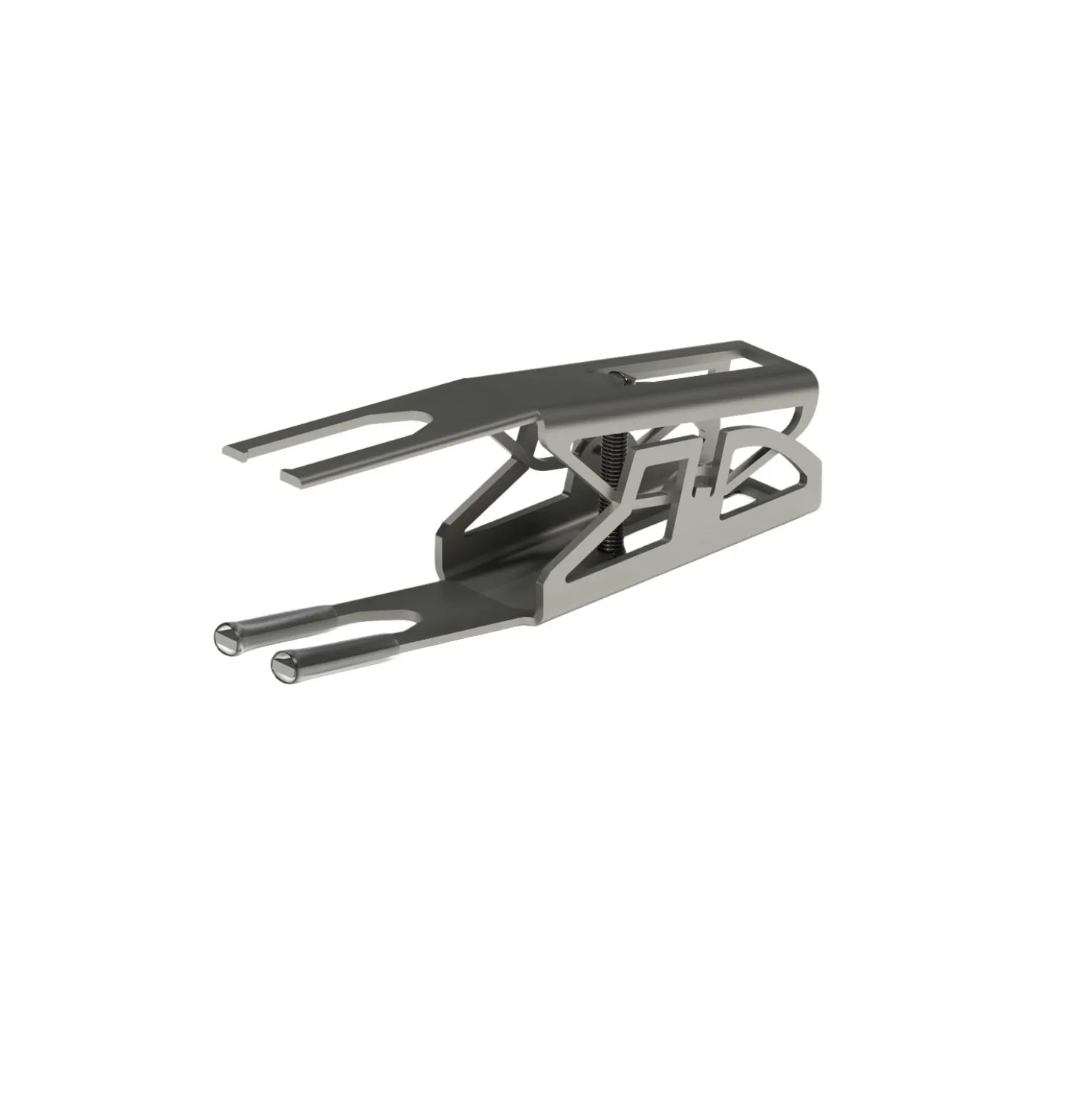

• 2x Fingerclip Metall für OPO
• 1x Software-Modul OPO
• 1x Software-Modul TOPP Messung
• 1x Software-Modul DPPG
• 1x Software-Modul Tourniquet
• 1 Paar Schlauchverlängerungen

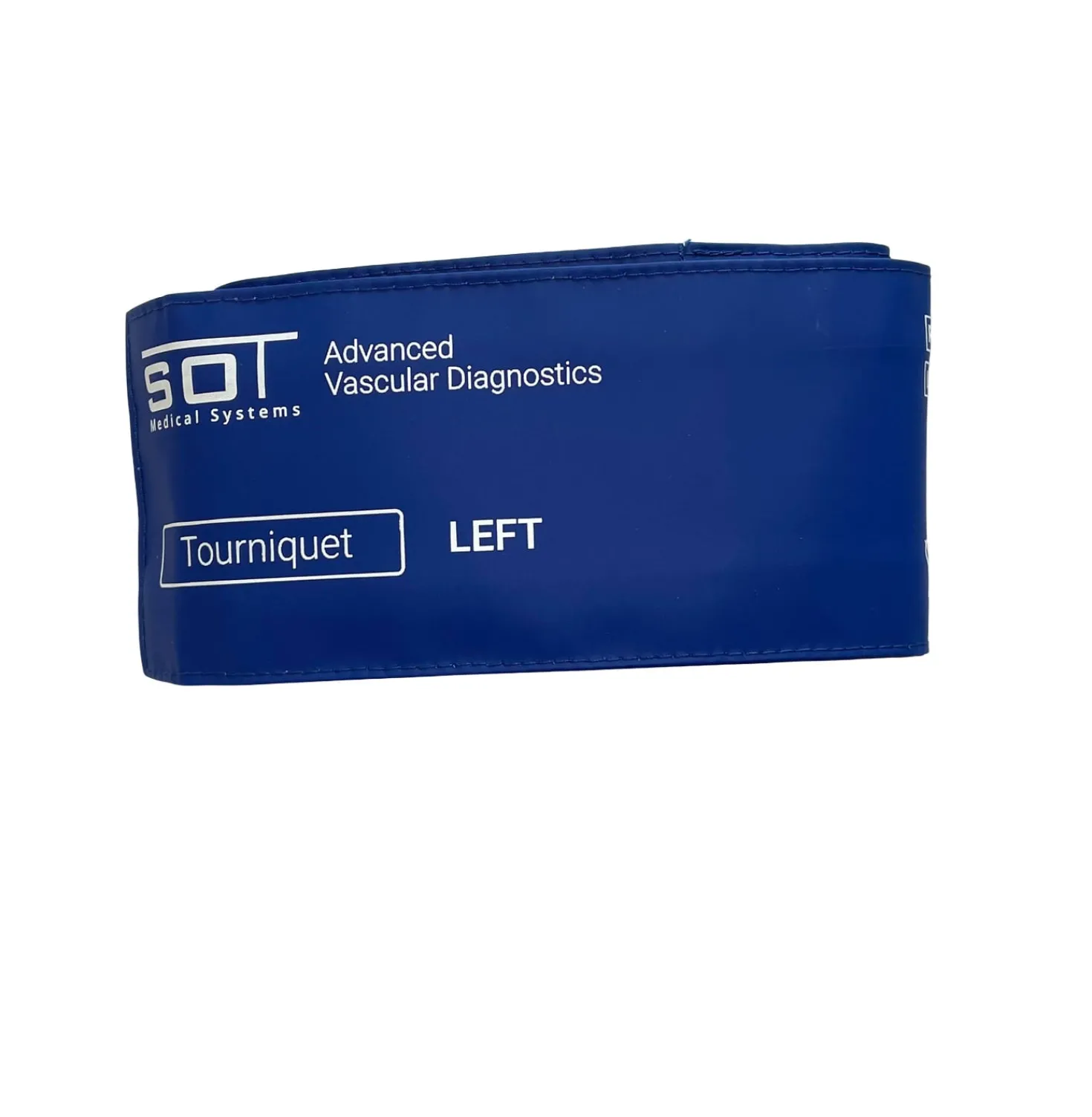

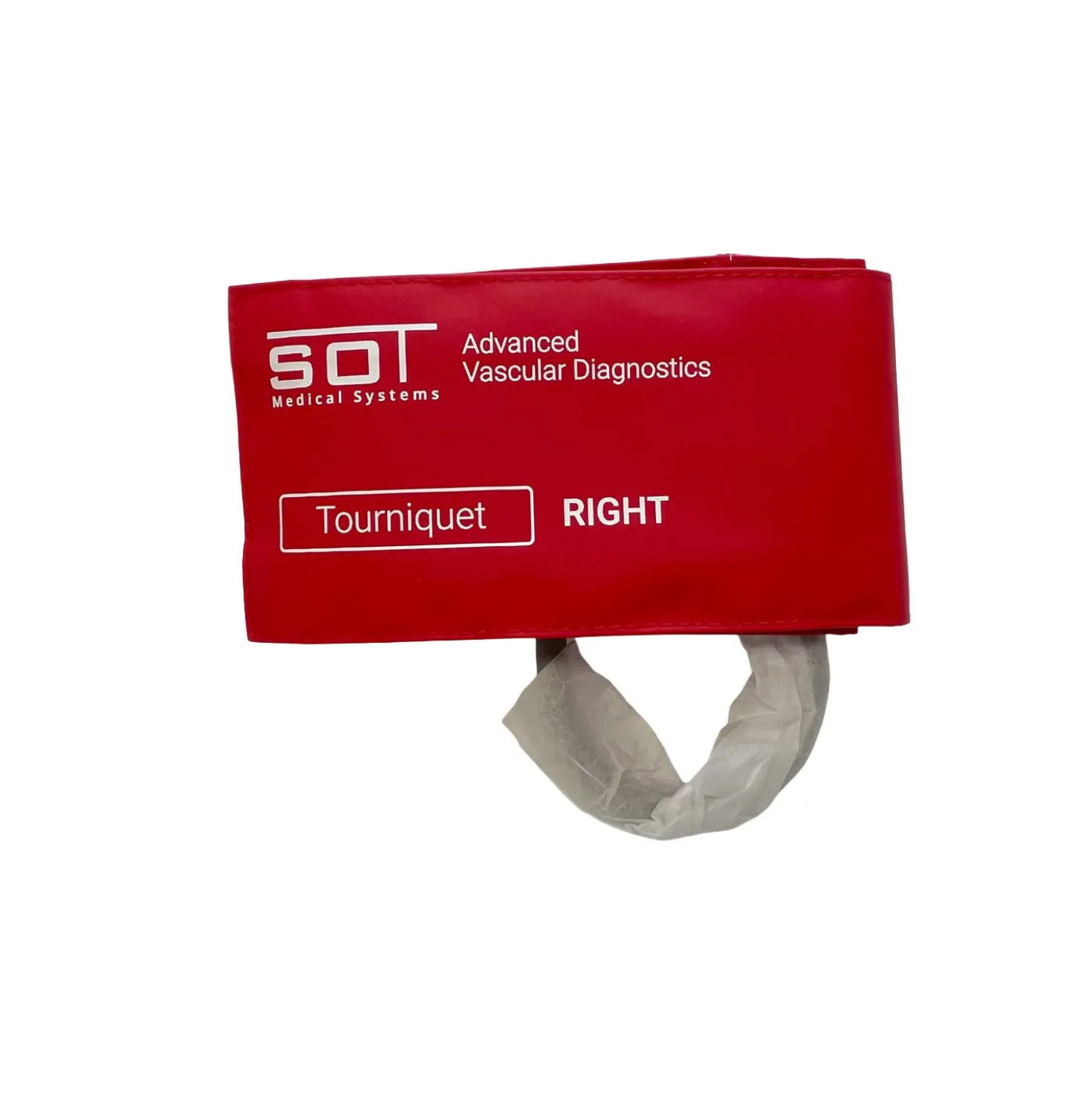

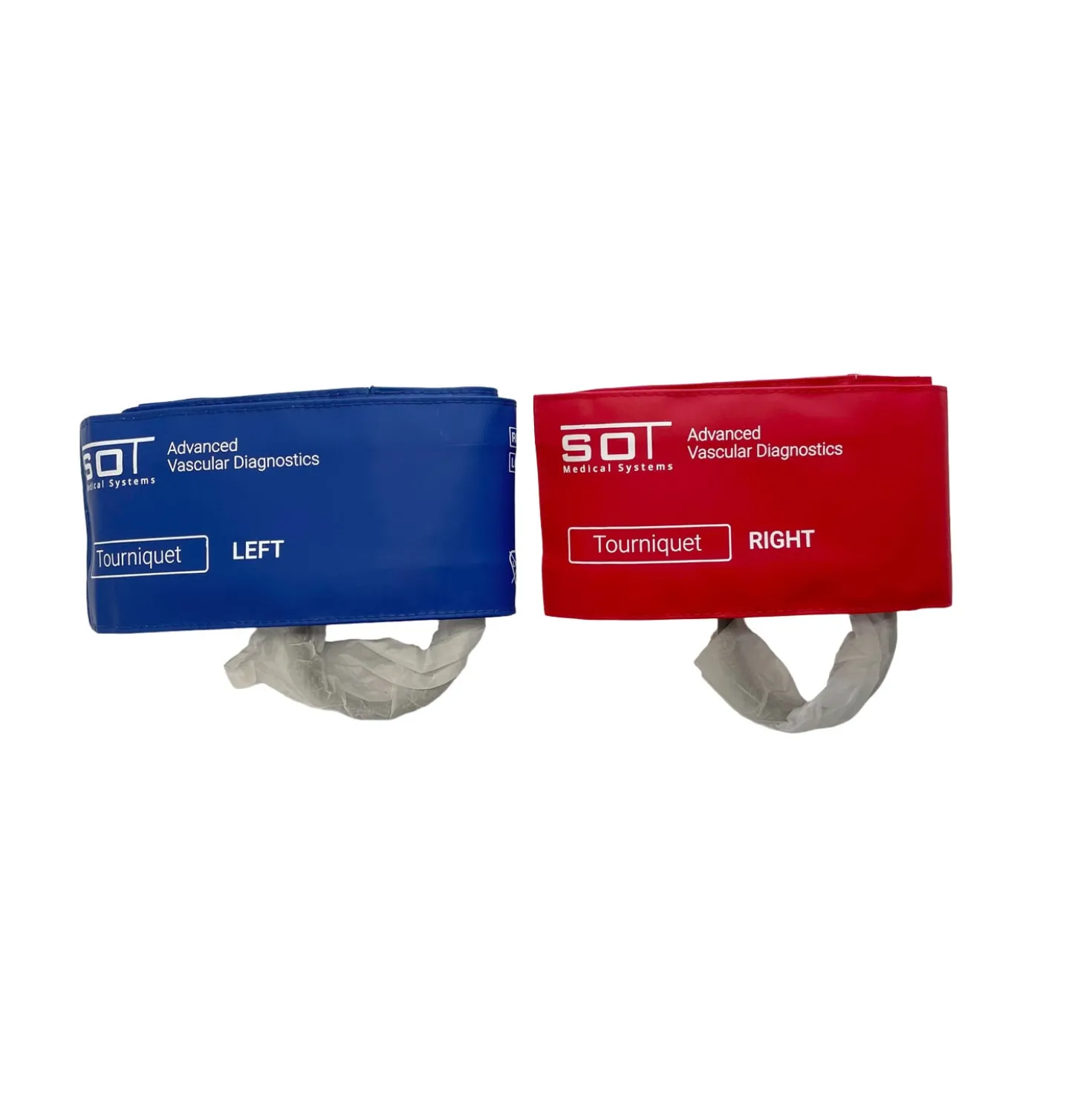

• 1 Paar Tourniquet-Manschetten (links und rechts)
• 1x Info-Poster Varizen
• 1x Info-Poster Venenthrombose
