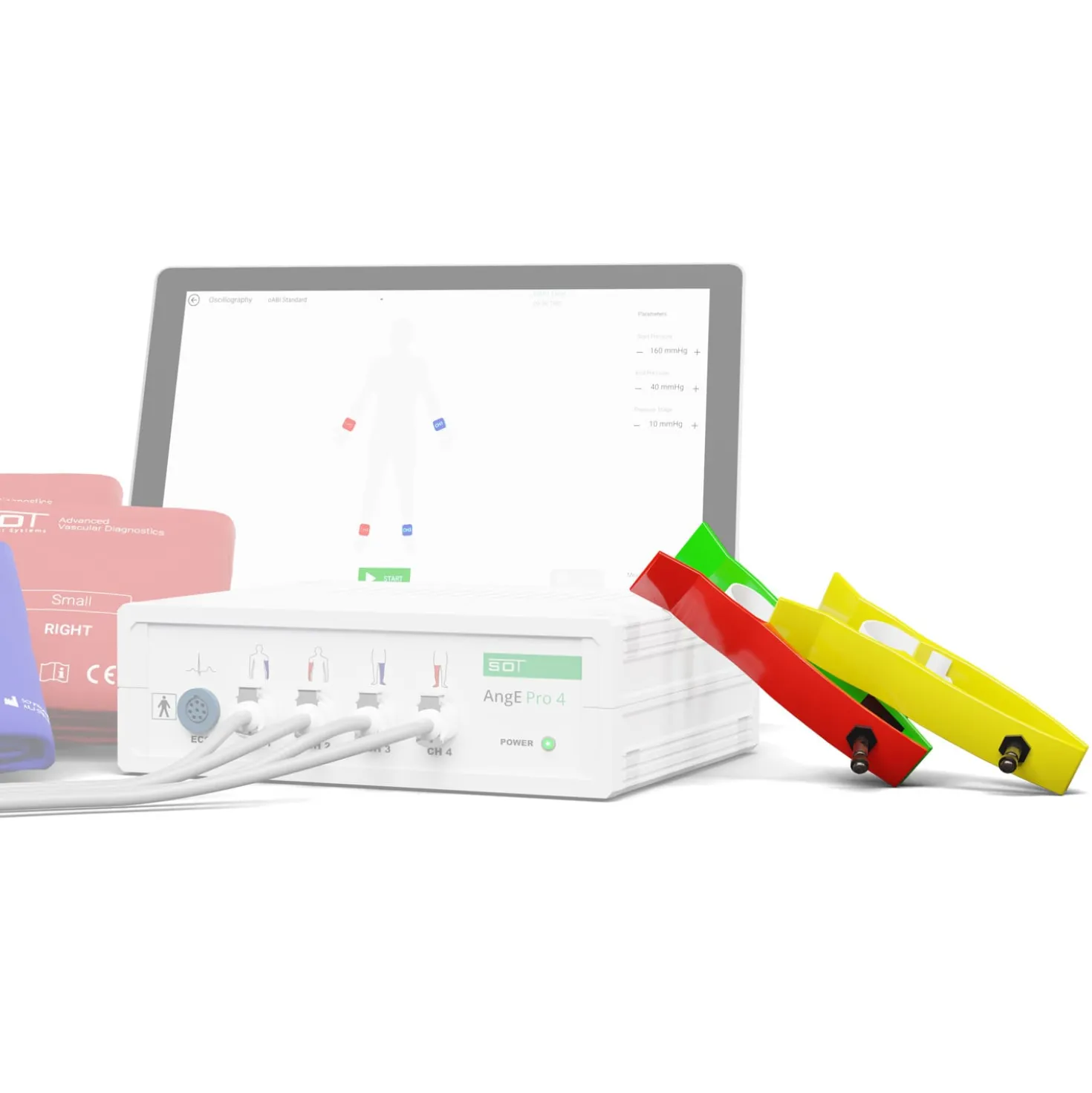

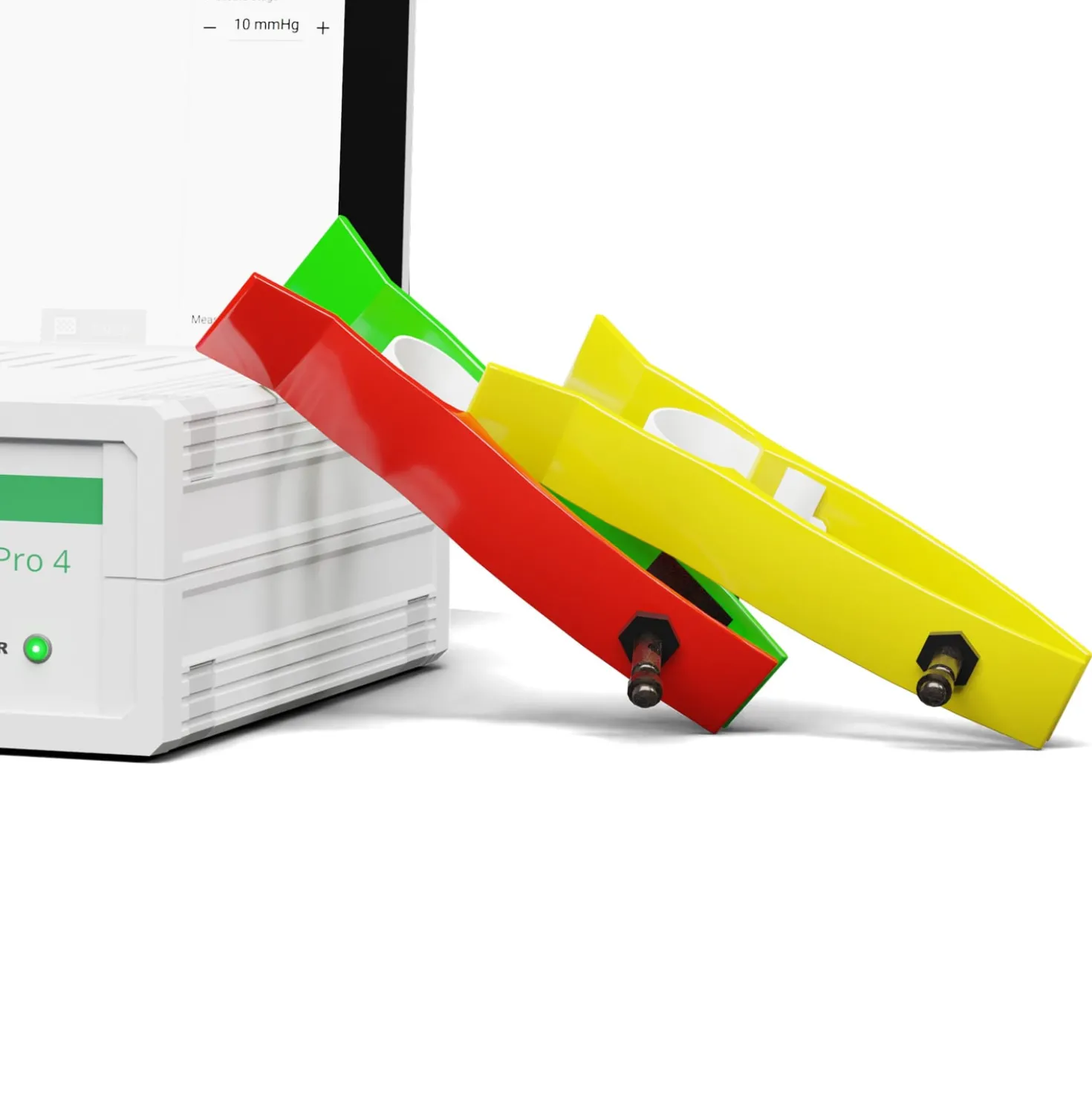

SOT EKG-Modul für AngE PRO4 / PRO8

Das Produkt auf einem Blick

• Zur Vermessung von Laufzeiten anhand der R-Zacke
• Erfasst Pulswellengeschwindigkeit und Pulswellenlaufzeit
• Für AngE PRO4 und PRO8
• Grafische Darstellung über die AngioExperience Software
• Inkl. 3-poligem EKG-Kabel, Klemmelektroden und EKG-Spray
• Nicht zur kardiologischen Diagnostik geeignet

Produktbeschreibung

Das SOT EKG-Modul für AngE PRO4 / PRO8 erweitert Ihr diagnostisches Spektrum durch die Vermessung von Laufzeiten in Bezug auf die R-Zacke als Triggerpunkt. Dieses Modul ermöglicht die Erfassung und Darstellung wichtiger Parameter wie der Pulswellengeschwindigkeit und der Pulswellenlaufzeit, welche zur Unterstützung der Gefäßdiagnostik dienen können.

Die Integration des Moduls in die AngioExperience Software ermöglicht eine grafische Aufbereitung der Messergebnisse, die zur weiteren Diagnosehilfestellung dient. Dabei ist zu beachten, dass das Modul nicht für die kardiologische Diagnostik vorgesehen ist, sondern primär zur Analyse vaskulärer Laufzeitparameter.

Die Anwendung ist durch die mitgelieferten EKG-Kabel und Klemmelektroden einfach realisierbar. Die korrekte Platzierung der Elektroden am linken und rechten Handgelenk des Patienten sowie die richtige farbliche Zuordnung von Klemmelektroden und Kabelanschlüssen sind zu beachten. Dabei wird vor der Anwendung Elektrodenspray auf die Klemmelektroden aufgetragen.

Besonderes Augenmerk liegt auf der sicheren Anwendung und Messqualität, weshalb das Modul nicht defibrillationsgeschützt ist und vor einer Defibrillation die Elektroden entfernt werden müssen. Die sorgfältige Handhabung des Kabels sowie die Vermeidung von Bewegungsartefakten sind für die Qualität der Messung wichtig.

Das SOT EKG-Modul ist eine Erweiterung für die Gefäßdiagnostik mit AngE PRO4 / PRO8. Die Kombination aus EKG-Triggerung, Zubehör und grafischer Datenvisualisierung unterstützt die Erfassung und Darstellung vaskulärer Laufzeitparameter.

Spezifikationen

• Produktart: Optionales EKG-Erweiterungsmodul für AngE PRO4 / PRO8
• Hersteller: SOT Medical Systems / Sonotechnik Austria Angio Experience GmbH
• Funktionen:
  • Vermessung von Laufzeiten bezogen auf die R-Zacke als Triggerpunkt
  • Erfassung der Pulswellengeschwindigkeit
  • Erfassung der Pulswellenlaufzeit
  • Darstellung der erfassten Parameter zur Diagnostikunterstützung (nicht für kardiologische Diagnostik)
• Kompatibilität: AngE PRO4, AngE PRO8
• EKG-Kabel:
  • 3-polig, 3-adrig
  • Geschirmt
  • Maximale zulässige Leitungslänge: 3 m
• Anschluss:
  • EKG-Buchse an AngE PRO4 Vorderseite
  • 8-polig, Typ 809
• Sicherheit:
  • Nicht defibrillationsgeschützt
  • Elektroden vor Defibrillation zu entfernen
• Reinigung:
  • EKG-Kabel: Reinigung mit lauwarmem Seifenwasser oder Neutralreiniger, Desinfektion mit Ethanol (70–80 %), Propanol (70–80 %) oder Aldehyden (2–4 %) möglich; Kabel und Stecker nicht eintauchen
  • Elektroden: Reinigung mit für chirurgisches Besteck geeigneten Mitteln, kein Ultraschallbad, nach Reinigung mit kaltem Wasser abspülen
• Besondere Hinweise:
  • Elektroden und Kabel während der Messung nicht bewegen, um Artefakte zu vermeiden
  • Leitfähige Teile dürfen nicht mit anderen leitfähigen Teilen in Kontakt kommen

Anwendungsbereiche

• Gefäßdiagnostik zur Beurteilung der arteriellen Gefäßsteifigkeit
• Messung der Pulswellengeschwindigkeit und Pulswellenlaufzeit als Parameter für vaskuläre Gesundheit
• Unterstützung bei kardiovaskulären Risikoabschätzungen außerhalb der kardiologischen Routine
• Einsatz in der Angiologie und Gefäßmedizin zur Ergänzung bildgebender Verfahren
• Verwendung in klinischen Studien zur objektiven Quantifizierung vaskulärer Parameter
• Monitoring von Therapieeffekten bei Gefäßerkrankungen

Lieferumfang

• 1x AngE EKG-Kabel, 3-polig, ca. 2,8 m lang, geschirmt

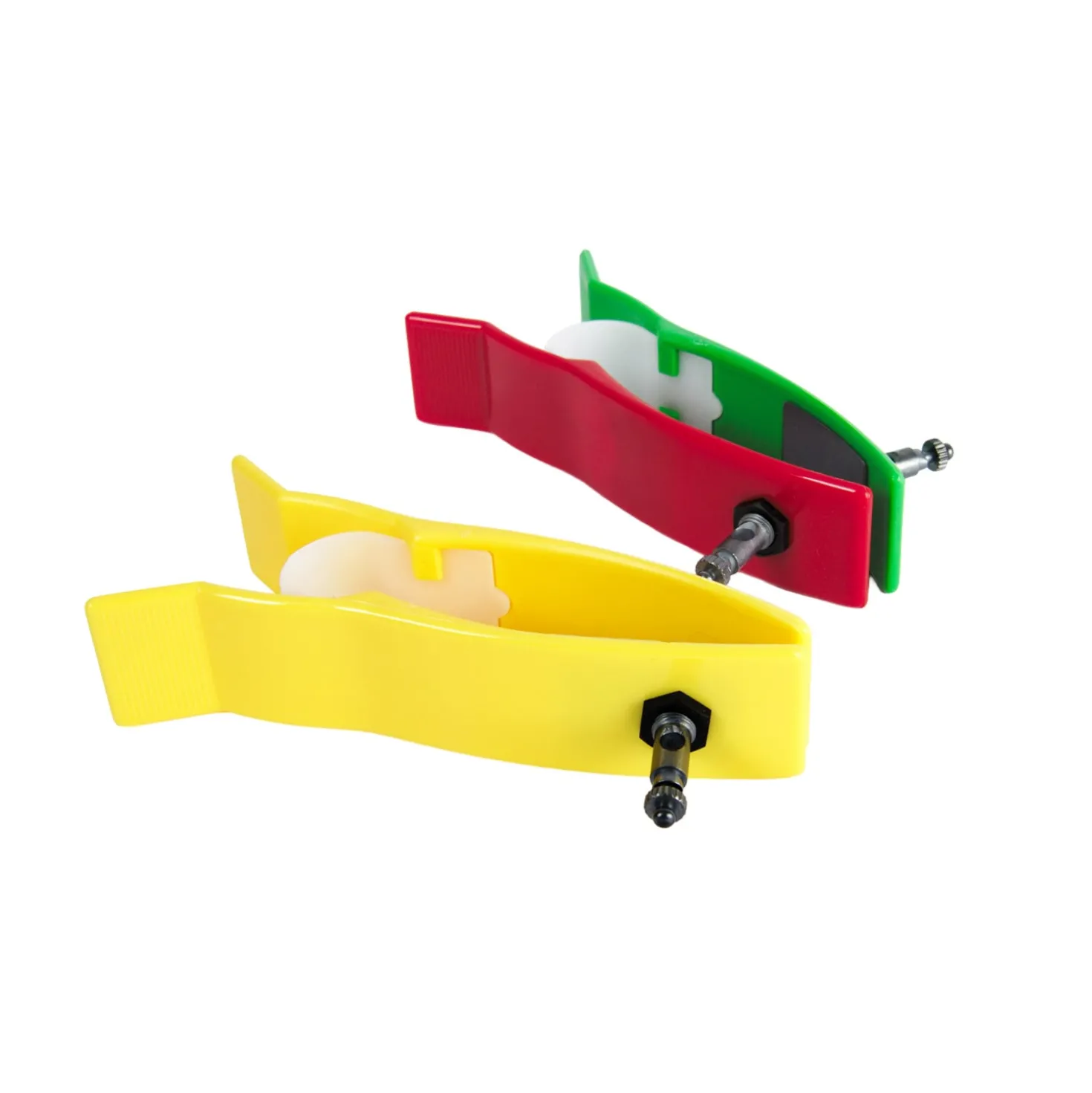

• 1x Set AngE EKG-Klammern (Klemmelektroden)
• 1x EKG-Spray, 250 ml zur Verbesserung der Signalqualität
• 1x Software-Modul EKG mit Pulswellengeschwindigkeitsmessung (PWG)
