PHILIPS PageWriter TC35

Das Produkt auf einem Blick

• Intuitive Bedienung per Touchscreen
• Fortschrittlicher Philips DXL Algorithmus
• Sichere drahtlose WLAN-Konnektivität
• Direkte Integration via DICOM
• Bis zu 10 Stunden Akkulaufzeit
• Vielseitige LAN-/WLAN-Konnektivität

Produktbeschreibung

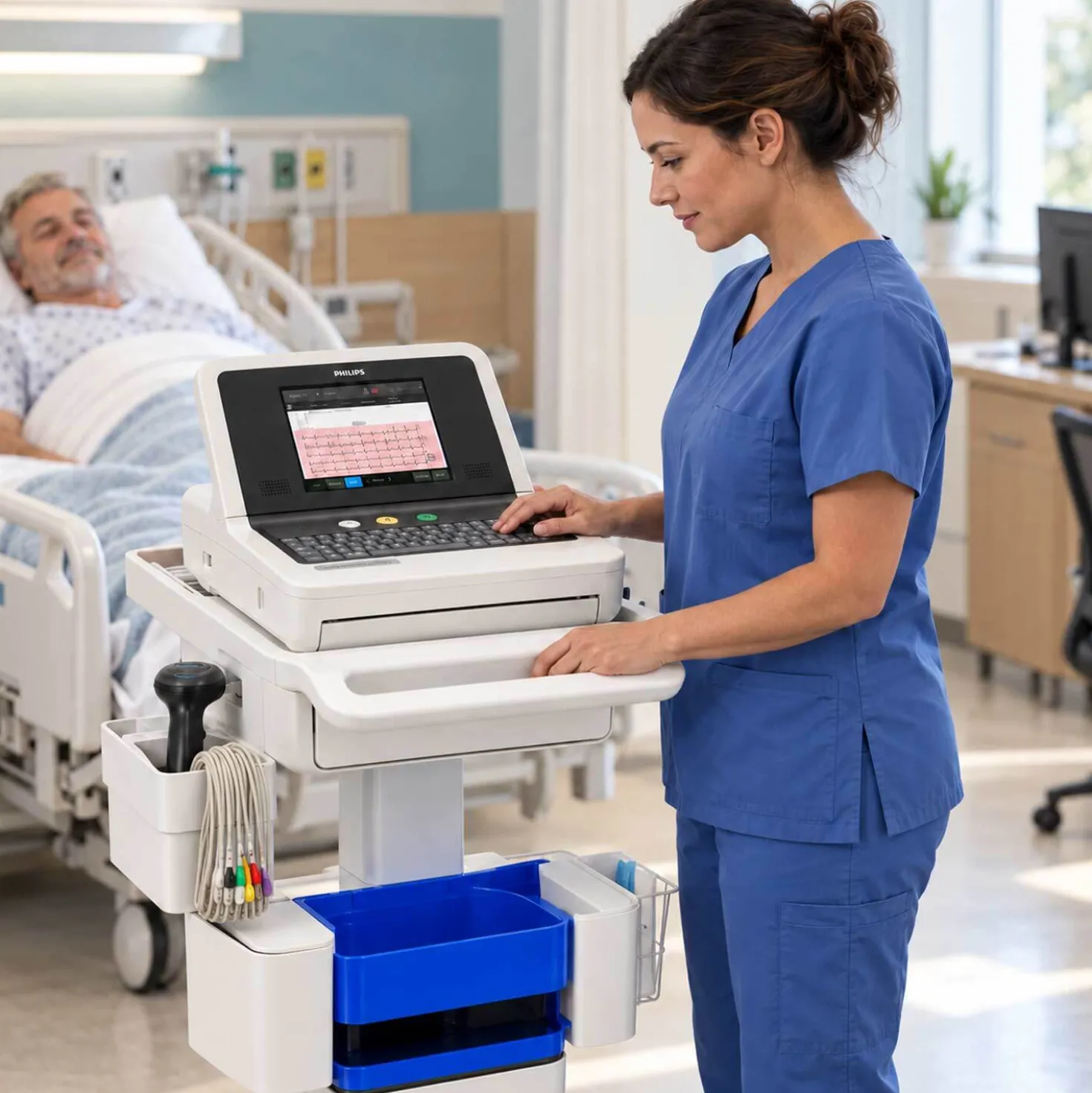

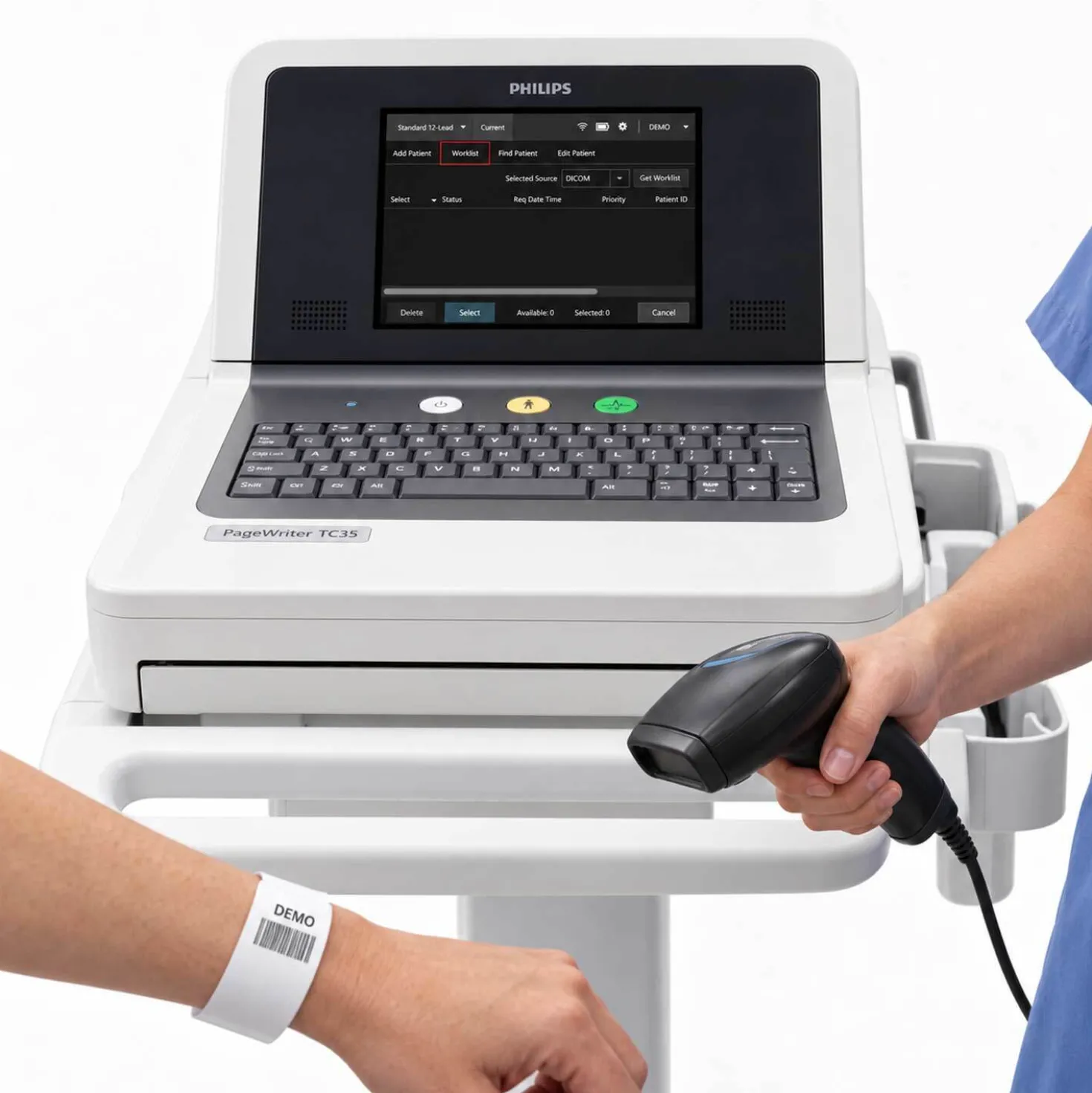

Der Philips PageWriter TC35 ist ein innovativer und benutzerfreundlicher 12-Kanal-EKG-Schreiber, der speziell für den klinischen Alltag entwickelt wurde. Er überzeugt durch seine moderne Systemkommunikation, die eine nahtlose Integration in bestehende Krankenhausinformationssysteme ermöglicht. Über native DICOM-Schnittstellen können sowohl Modality Worklists als auch Patientendaten direkt am Patientenbett abgerufen werden, was den Arbeitsablauf erheblich beschleunigt und die Patientensicherheit erhöht.

Ein besonderes Merkmal ist die drahtlose Konnektivität via WiFi 5 (802.11 b/a/g/n/ac) mit höchsten Sicherheitsstandards (WPA3 Personal, WPA2 Enterprise), die eine schnelle und sichere Übertragung der EKG-Daten in elektronische Patientenakten gewährleistet. Dies unterstützt nicht nur die Dokumentation, sondern auch eine zeitnahe ärztliche Befundung und Abrechnung.

Die klinische Entscheidungsunterstützung basiert auf dem bewährten Philips DXL ECG Algorithmus, der über die klassische 12-Ableitungs-Interpretation hinausgeht und bis zu 16 simultan erfasste Ableitungen analysiert. Dieser Algorithmus berücksichtigt aktuelle Leitlinien, wie die AHA/ACCF/HRS-Empfehlungen, und integriert geschlechtsspezifische, altersabhängige sowie pädiatrische Analyseparameter. Durch zusätzliche Funktionen wie ST-Maps, STEMI-CA zur Identifikation des betroffenen Koronararterienabschnitts und die Anzeige kritischer Werte unterstützt er die frühzeitige Diagnostik akuter Koronarsyndrome und andere relevante Herzrhythmusstörungen.

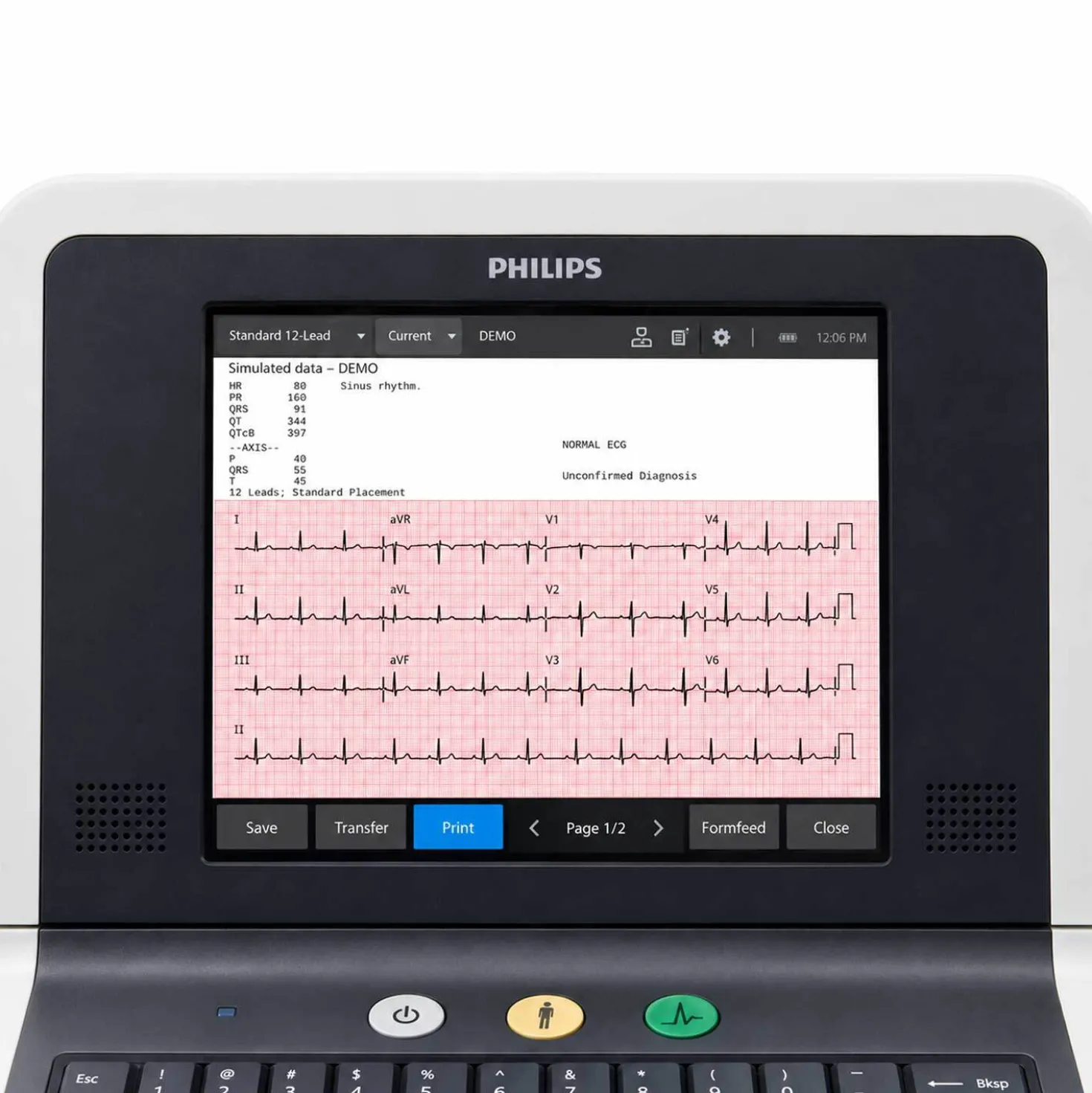

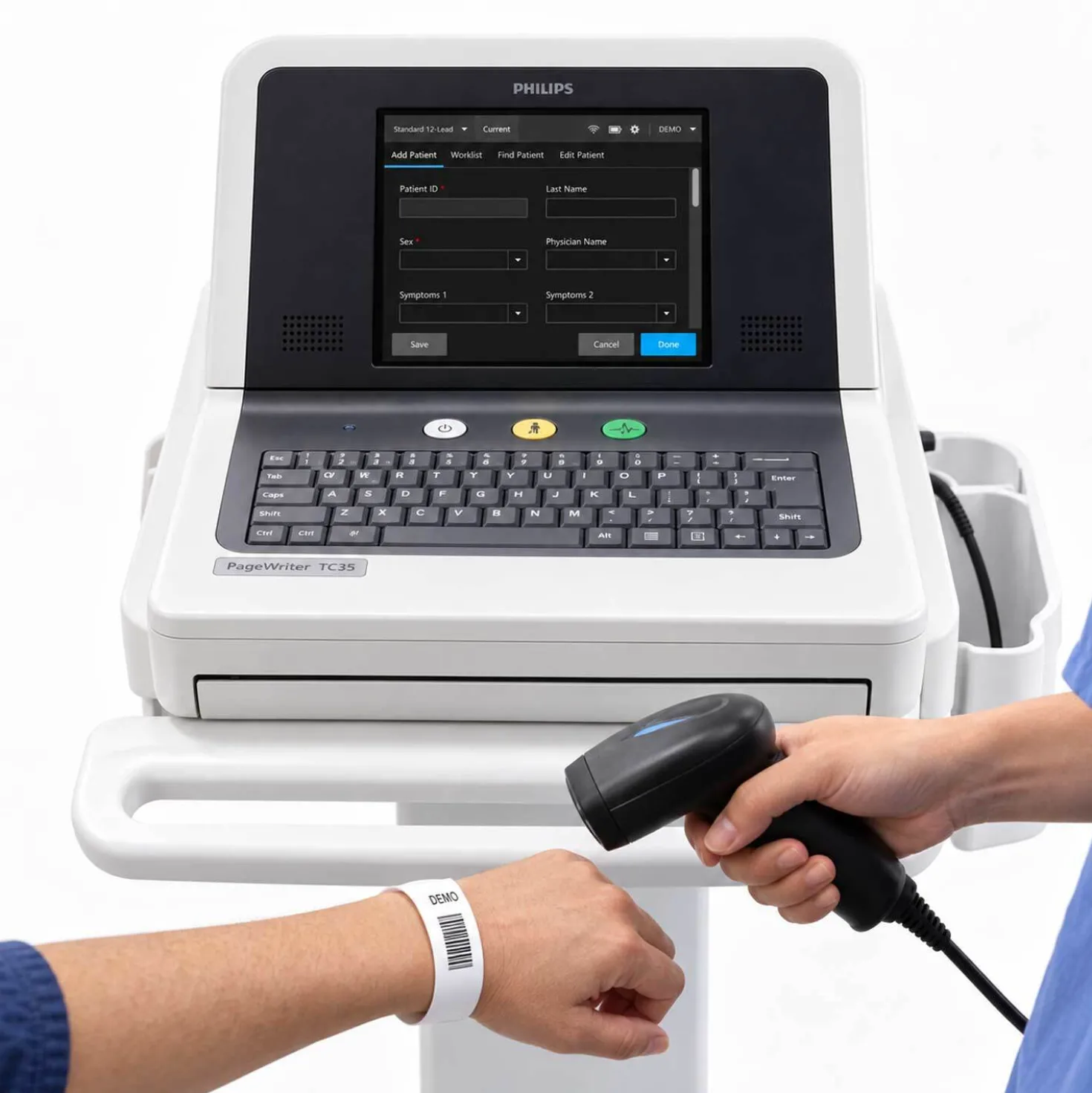

Die Bedienung des PageWriter TC35 ist intuitiv gestaltet: Ein resistiver 6,5-Zoll-Touchscreen in Kombination mit beleuchteten Tasten ermöglicht eine schnelle, dreischrittige Bedienung auch in hektischen Situationen. Die Signalqualität wird durch eine farbcodierte Anzeige und eine fortschrittliche LeadCheck-Funktion überwacht, die mögliche Elektrodenvertauschungen erkennt und so Fehlmessungen vermeidet.

Darüber hinaus bietet das Gerät umfassende Netzwerkfunktionen, darunter automatischen Zeitabgleich und Unterstützung für HL7, XML sowie DICOM, was einen standardisierten und zuverlässigen Datenaustausch sicherstellt. Der integrierte Speicher ermöglicht die Archivierung von bis zu 200 EKGs, erweiterbar durch externe USB-Speicher.

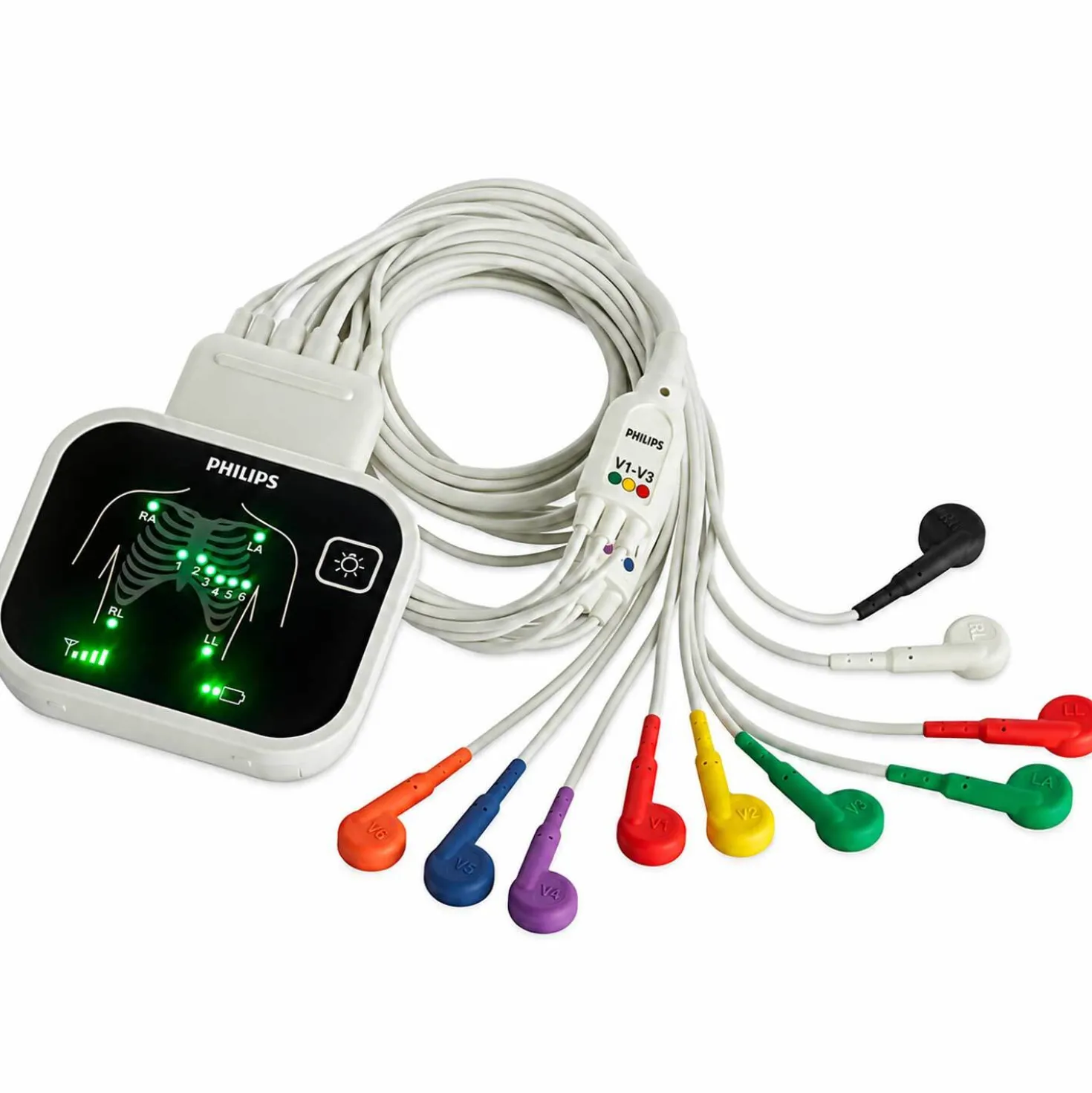

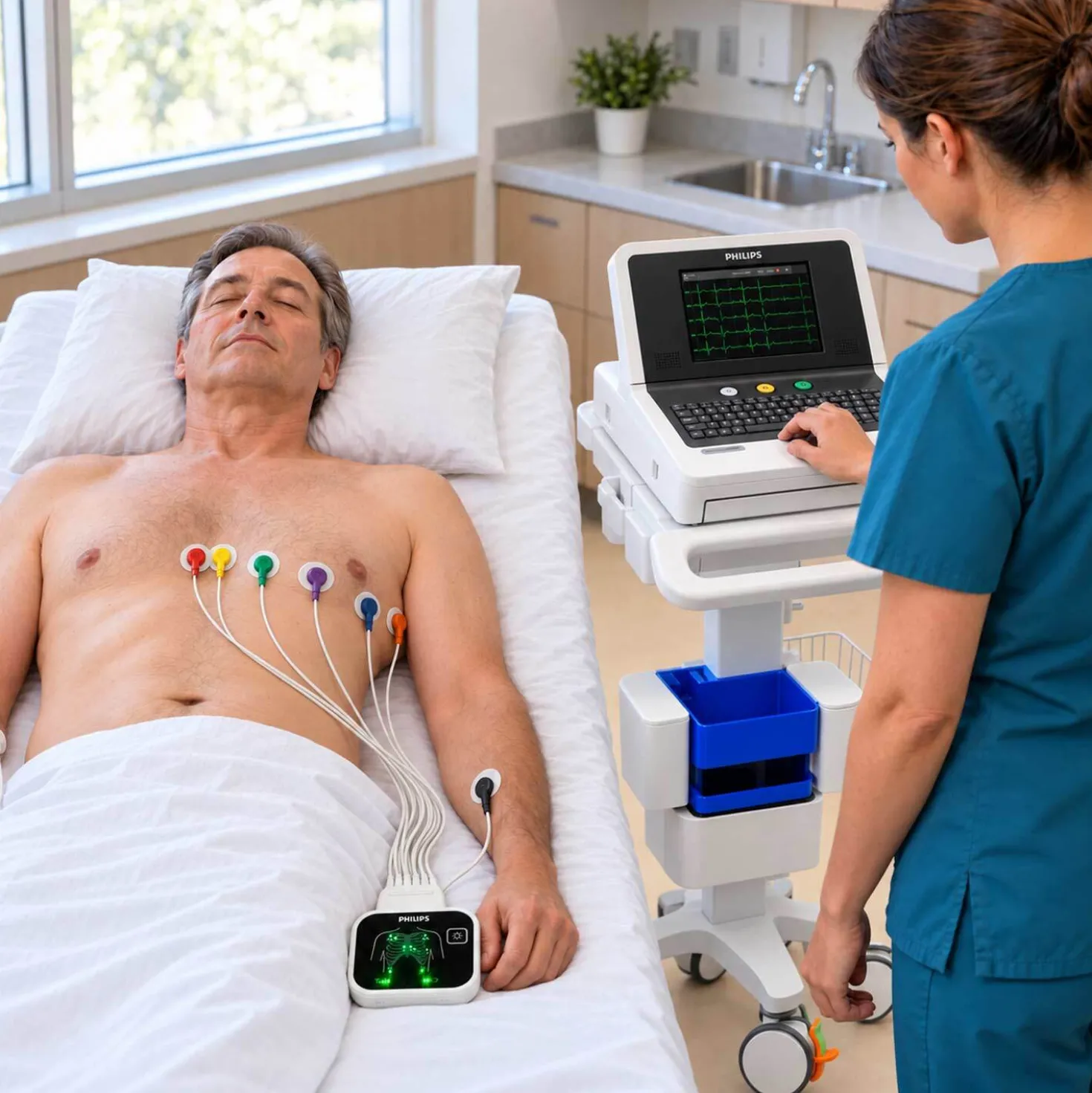

Optional kann das System mit dem kabellosen Philips Wireless Patient Interface Module (WPIM) erweitert werden, das die physische Verbindung zwischen Patient und Gerät aufhebt. Dies schafft neue Flexibilität und Bewegungsfreiheit im klinischen Alltag, insbesondere in Notfall- und Intensivstationen, ohne Kompromisse bei der Signalqualität einzugehen.

Insgesamt bietet der PageWriter TC35 eine zuverlässige, sichere und effiziente EKG-Erfassung mit hoher diagnostischer Aussagekraft, die sich flexibel an Ihre klinischen Anforderungen anpasst und die Qualität der Patientenversorgung nachhaltig unterstützt.

Spezifikationen

• EKG-Funktionalität
  • 12-Kanal-Ruhe-EKG-Erfassung
  • Samplerate: 8.000 Hz pro Elektrodenkabel
  • Auflösung: 1 μV
  • Gleichzeitige Erfassung mehrerer Kanäle
• DXL ECG Algorithmus
  • Analyse von bis zu 16 Ableitungen (inkl. zusätzlicher rechter Brust- und Rückenableitungen)
  • Geschlechtsspezifische, altersabhängige und pädiatrische Kriterien
  • STEMI-CA zur Identifikation von Koronararterienverschlussstellen
  • Anzeige kritischer Werte zur schnellen klinischen Intervention
  • Mehr als 600 Befundtexte und integrierte pädiatrische Analyse
• Bildschirm
  • 6,5 Zoll TFT-Aktivmatrix-Farbdisplay
  • Auflösung: 640 x 480 Pixel (VGA)
  • 64.000 Farben
  • Einstellbare Neigung (bis 18°)
• Bedienung und Benutzeroberfläche
  • Resistiver 5-Draht-Touchscreen
  • Beleuchtete Tasten zur geführten Bedienung
  • Vollständige alphanumerische Tastatur mit Sonderzeichenunterstützung
  • Elastische Silikonabdeckung für Schutz vor Staub und Flüssigkeiten

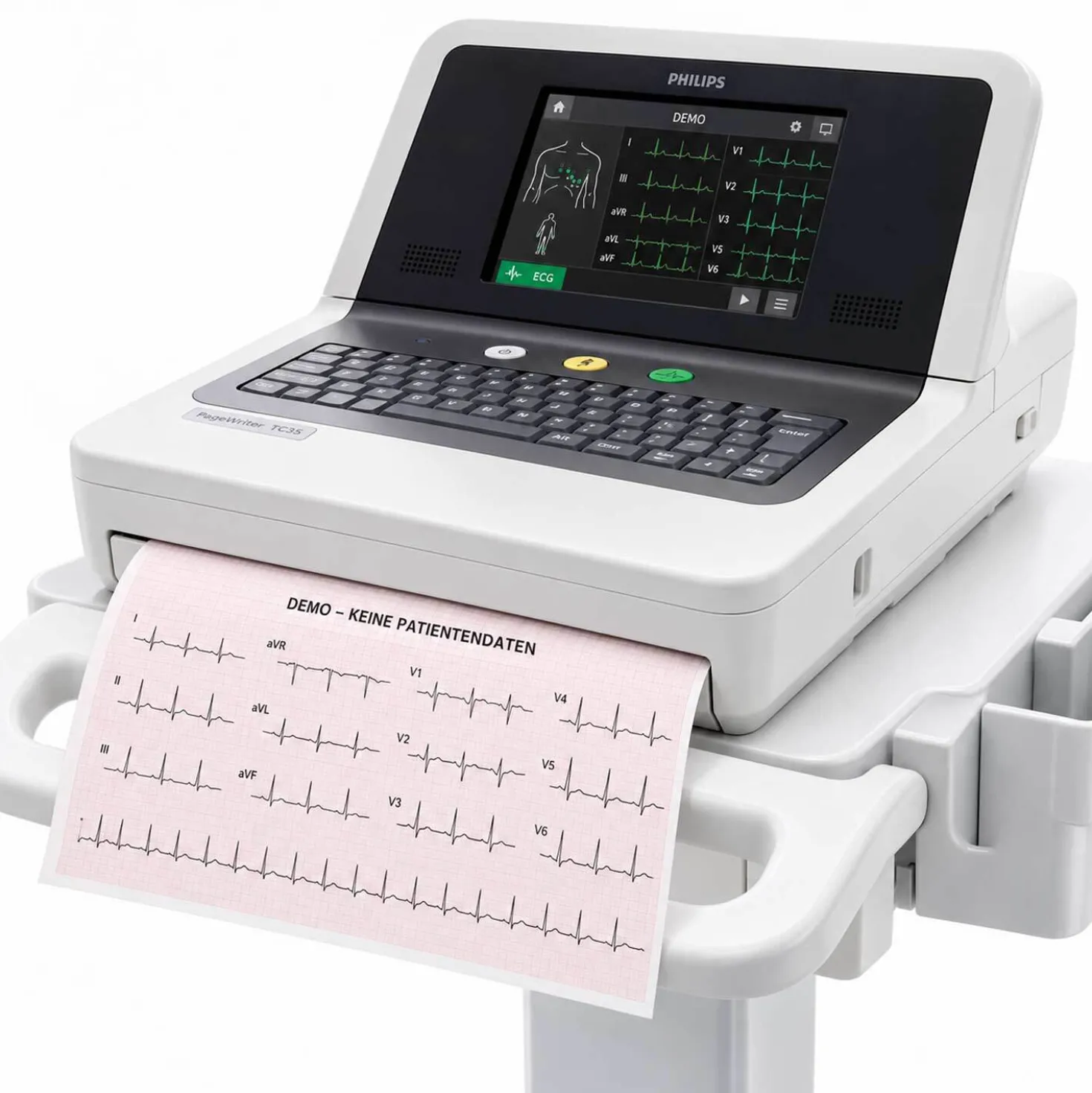

• Drucker
  • Thermodrucker mit 200 dpi (Spannungsachse) × 500 dpi (Zeitachse)
  • Druckgeschwindigkeit: 25 mm/s
• Speicher und Archivierung
  • Interner Speicher für bis zu 200 EKGs
  • Erweiterbar durch externen USB-Speicher
  • Vollständige Wiedergabetreue bei 1.000 Hz für alle 12 Ableitungen
• Konnektivität

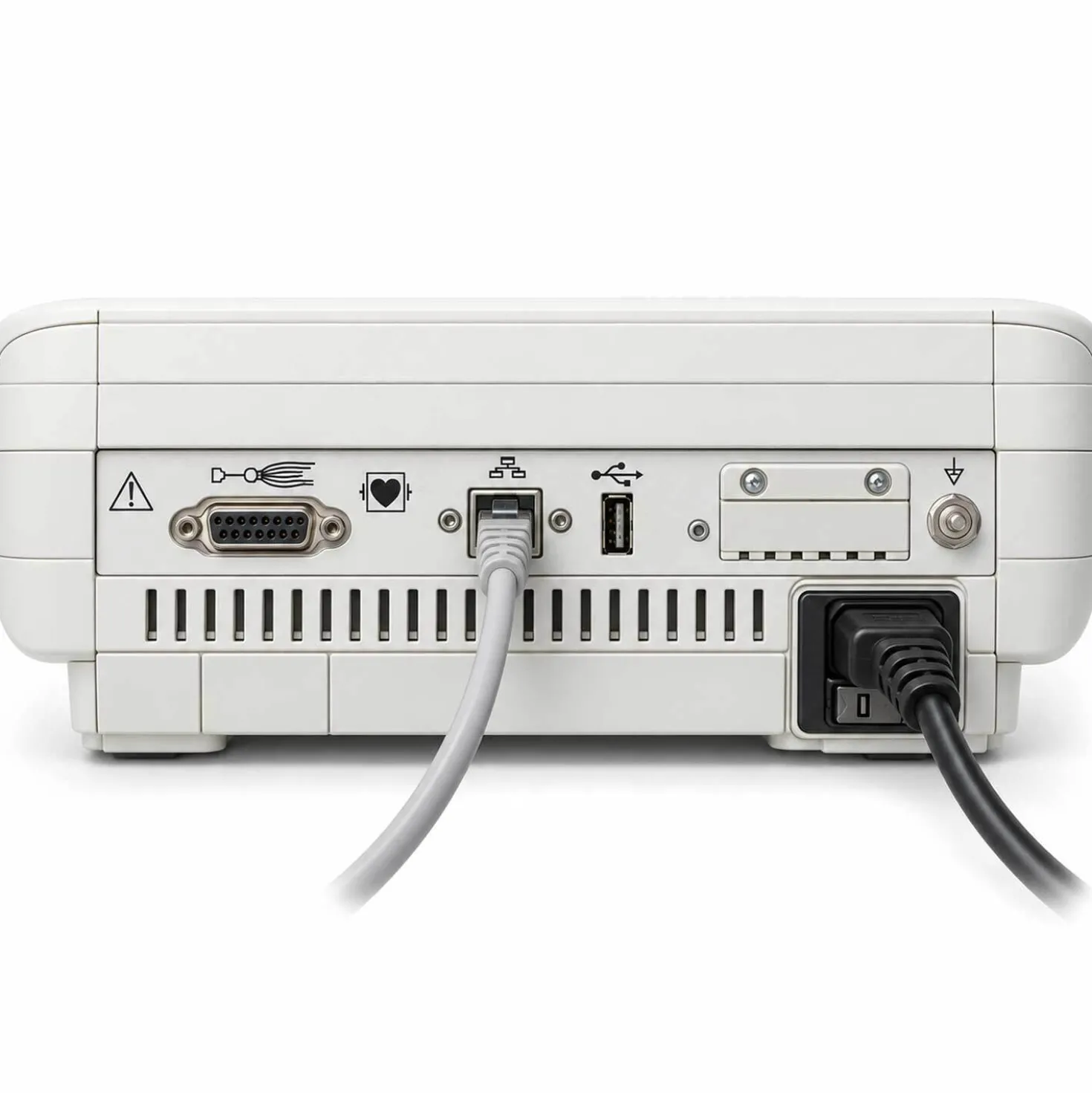

  • LAN: 10/100 Base-T Ethernet über RJ45
  • Drahtlos: WiFi 5 (802.11 b/a/g/n/ac)
  • Sicherheitsstandards: WPA3 (Personal), WPA2 (Enterprise), FIPS-140-2-zertifizierte Verschlüsselung
  • Protokolle: HL7, XML, Native DICOM (inkl. Modality Worklist und EKG-Export)
• Stromversorgung
  • Lithium-Ionen-Akku
  • Betriebsdauer: bis zu 10 Stunden Dauerbetrieb ohne Drucken
  • Ladezeit: ca. 4 Stunden
  • Netzspannung: 100–240 V, 50/60 Hz
• Abmessungen und Gewicht
  • Maße: 31 × 40 × 21 cm (B × T × H)
  • Gewicht: ca. 8,6 kg (inkl. Akku, Elektrodenkabel, Clips, Elektroden und Papier)
• Umgebungsbedingungen
  • Betriebstemperatur: 10–40 °C
  • Relative Luftfeuchtigkeit: 10–90 % (ohne Kondensation)
  • Max. Höhe über Meeresspiegel: 3.048 m
  • Lagerung: –20 bis 50 °C, 10–90 % relative Luftfeuchtigkeit (ohne Kondensation), max. Höhe 4.572 m
• Optionales Zubehör
  • Philips Wireless Patient Interface Module (WPIM) für kabellose EKG-Erfassung
    1. Reichweite: bis zu 15 Meter (unbehindert)
    2. Signalauflösung: bis 1 μV
    3. Automatischer Kanalwechsel zur Minimierung von Interferenzen
    4. Kompatibel mit ST80i Stress-System und PageWriter TC35

Technische Spezifikationen

• EKG-Kanäle: 12 Ableitungen simultan
• Abtastrate: 8.000 Hz pro Elektrodenkabel
• Signalauflösung: 1 μV
• Display: 6,5 Zoll TFT-Aktivmatrix, 640 × 480 Pixel, 64K Farben
• Touchscreen: Resistiver 5-Draht-Touchscreen
• Drucker: Thermodrucker, 200 dpi × 500 dpi, Druckgeschwindigkeit 25 mm/s
• Speicher: Intern für 200 EKGs, erweiterbar per USB
• Konnektivität: LAN 10/100 Base-T, WLAN 802.11 b/a/g/n/ac (WiFi 5)
• Sicherheitsstandards WLAN: WPA3 (Personal), WPA2 (Enterprise), FIPS-140-2 Verschlüsselung
• Protokolle: HL7, XML, Native DICOM (inkl. Modality Worklist)
• Akku: Lithium-Ionen, Betriebsdauer bis 10 Stunden, Ladezeit ca. 4 Stunden
• Netzspannung: 100–240 V, 50/60 Hz
• Maße (B × T × H): 31 × 40 × 21 cm
• Gewicht: ca. 8,6 kg (inkl. Akku, Elektrodenkabel, Clips, Elektroden, Papier)
• Betriebstemperatur: 10–40 °C
• Relative Luftfeuchtigkeit Betrieb: 10–90 % (ohne Kondensation)
• Max. Betriebs-Höhe: 3.048 m über NN
• Lagertemperatur: –20 bis 50 °C
• Relative Luftfeuchtigkeit Lagerung: 10–90 % (ohne Kondensation)
• Max. Lager-Höhe: 4.572 m über NN
• Elektrodentypen: Saugelektroden, Druckknopf/Lasche (Snap-tab)
• Defibrillatorschutz: IEC 60601-2-25-konform
• Signalfilter: Hochpass 0,02/0,05/0,15 Hz, Tiefpass 40/100/150/300 Hz
• LeadCheck: Erkennung von 20 Elektrodenvertauschungsvarianten
• Sicherheitsfunktionen: Benutzerauthentifizierung (AD/LDAP), Datenverschlüsselung (SHA-256, AES-128), TLS 1.2+
• Optional: Wireless Patient Interface Module (WPIM) mit 15 m Reichweite, 1 μV Signalauflösung, automatischem Kanalwechsel

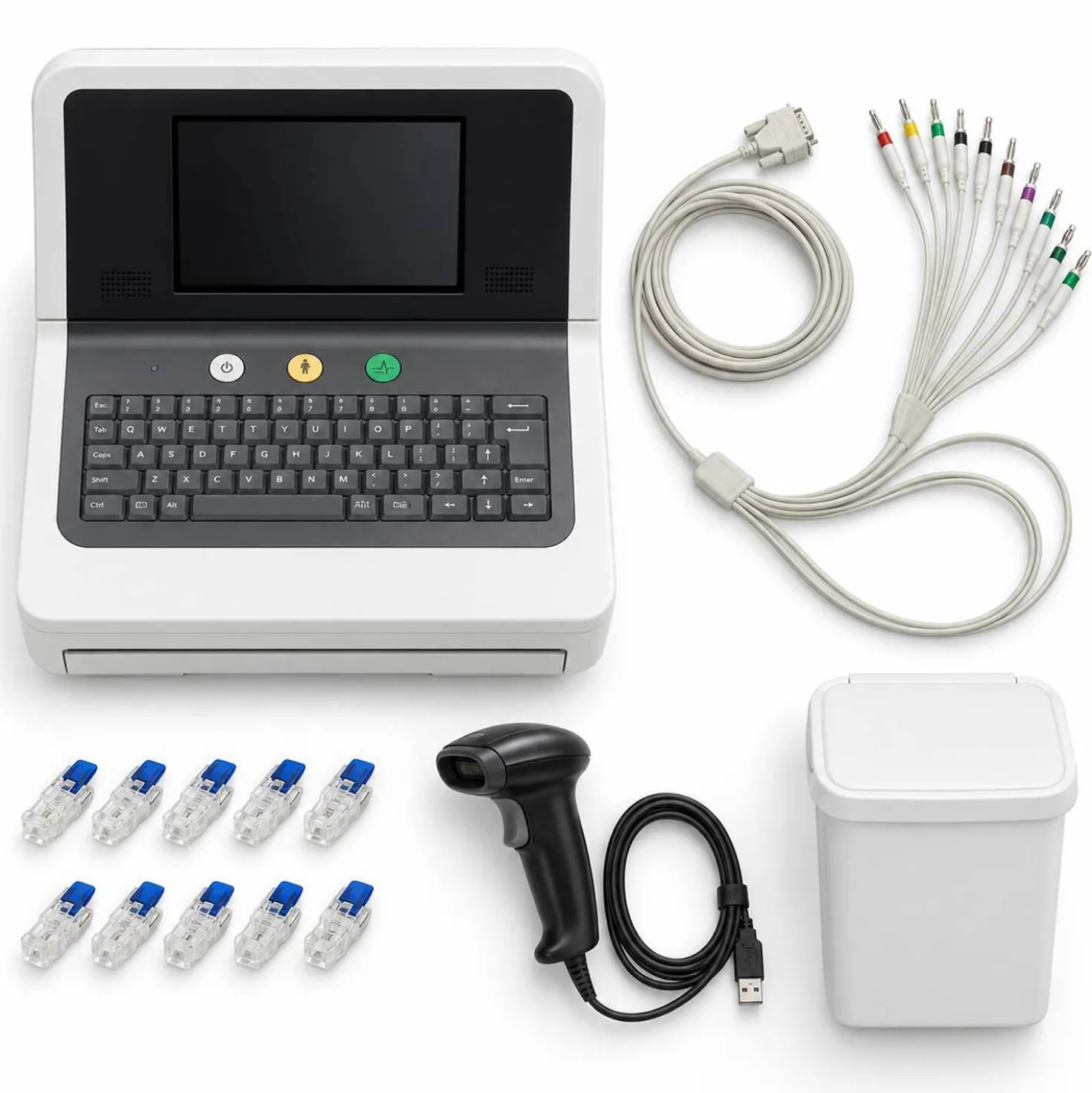

Lieferumfang

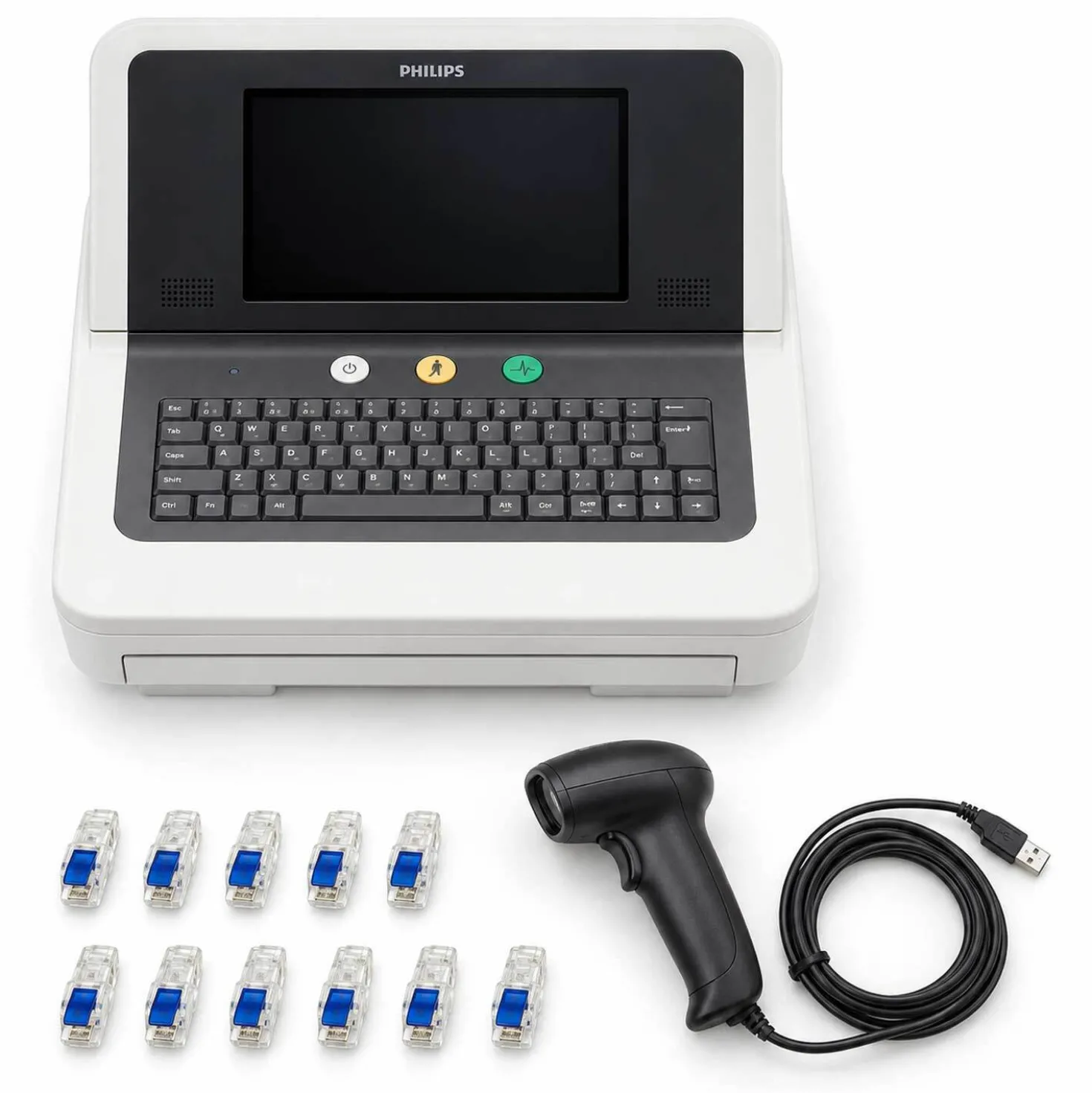

1. Standard-Version ohne Zubehör

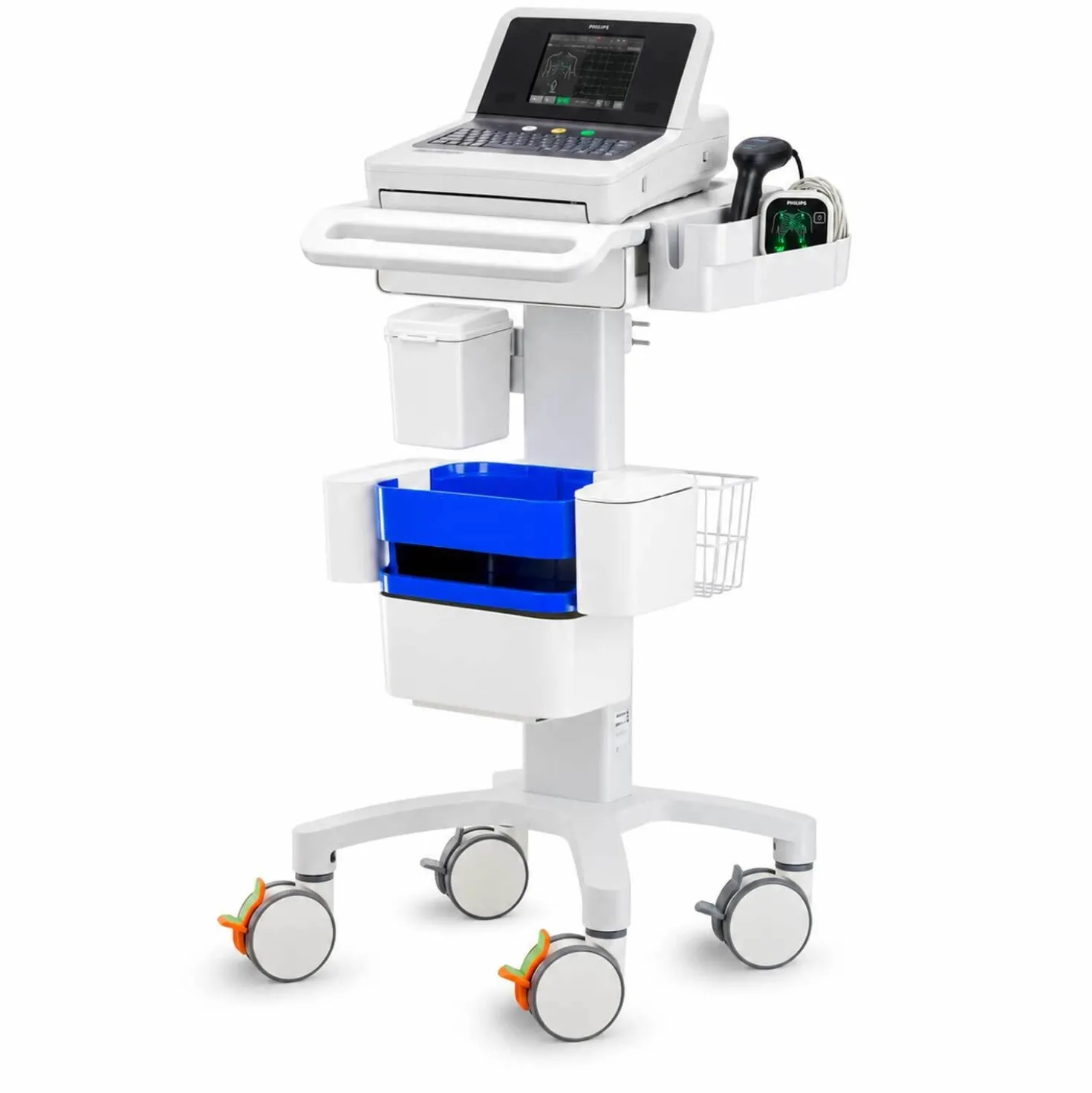

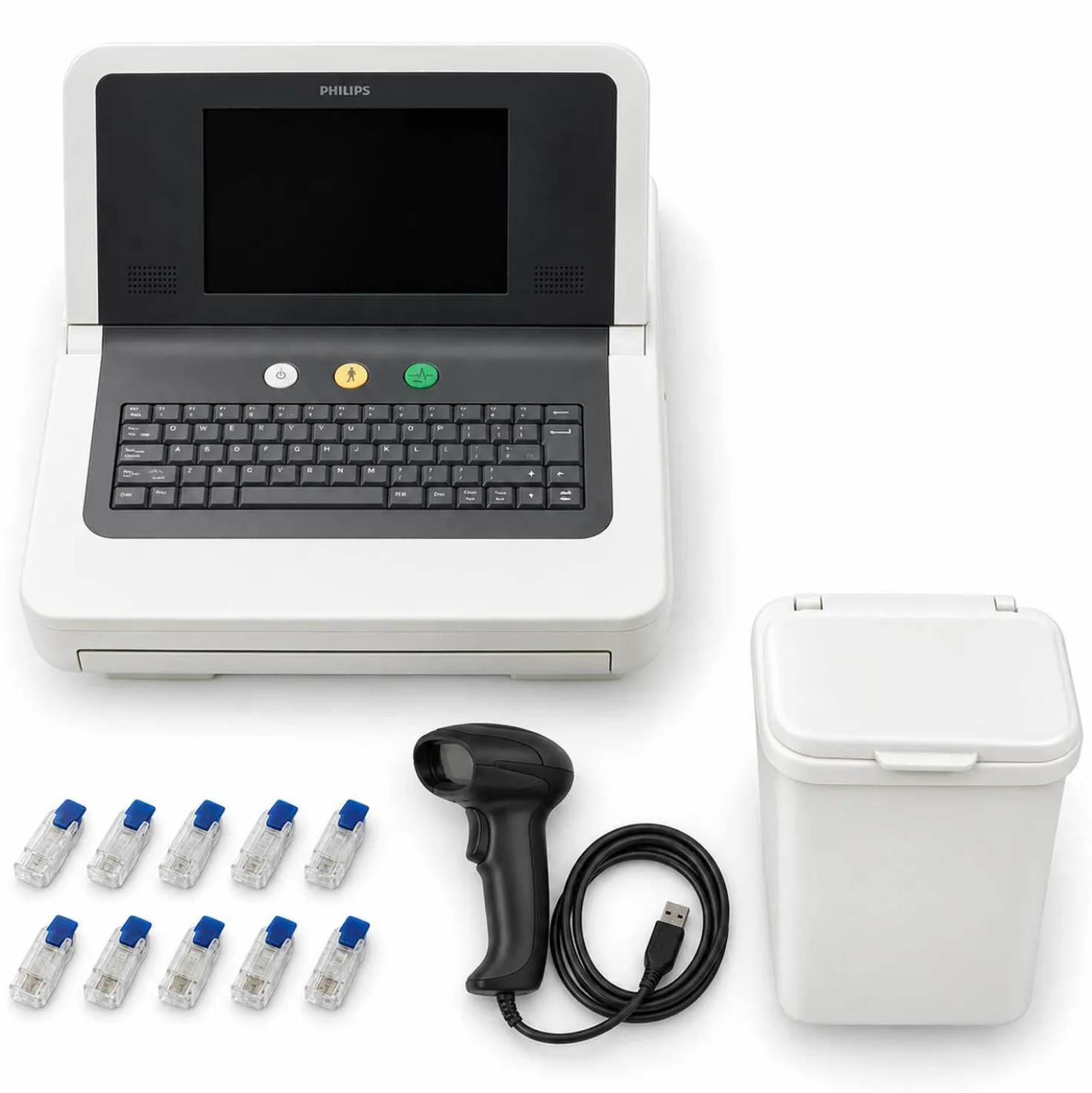

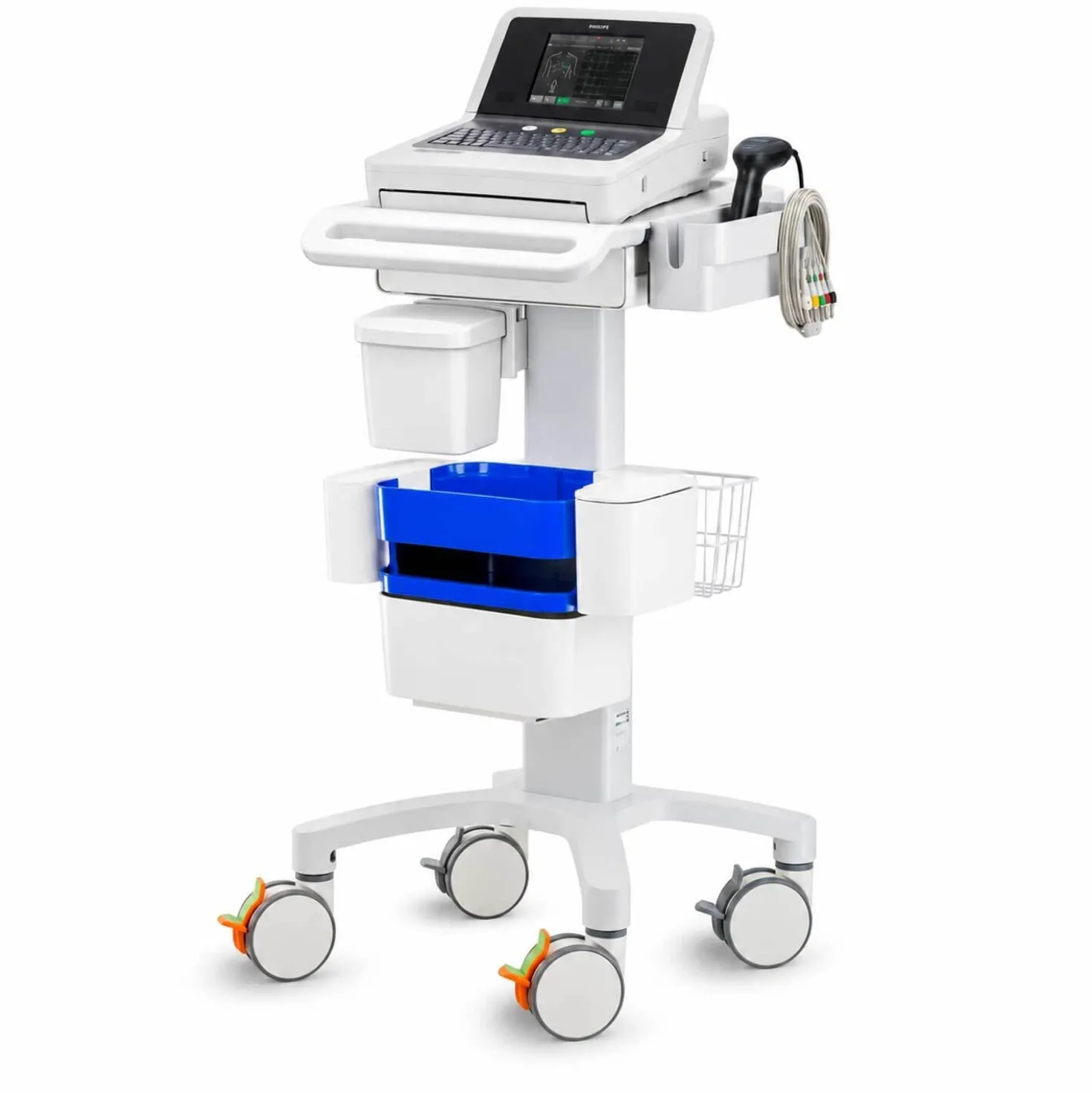

• Philips PageWriter TC35– CW-Basisoption– Adapter für Druckknopf-/Laschenelektroden– DXL-Algorithmus zur EKG-Interpretation– LAN-Konnektivität mit Schnittstelle– WLAN-Konnektivität– 1D-/2D-Barcodescanner– TC-Gerätewagen, feste Höhe, teilweise vormontiert– Ausziehbare Schublade– PIM-Halterungsarm, TC35

2. Advanced-Version ohne Zubehör

• Philips PageWriter TC35– CW-Basisoption– Adapter für Druckknopf-/Laschenelektroden– Vernetzte Auftrags-/Arbeitslisten– ADT-Unterstützung– DXL-Algorithmus zur EKG-Interpretation– Offenlegung und Ereignisse– Archiv für 200 EKGs auf TC bzw. 1.000 EKGs auf CW sowie letztes EKG/interaktive Abfrage– Export von EKG-Ergebnissen via DICOM– LAN-Konnektivität mit Schnittstelle– WLAN-Konnektivität– 1D-/2D-Barcodescanner– TC-Gerätewagen, feste Höhe, teilweise vormontiert– Ausziehbare Schublade– PIM-Halterungsarm, TC35– Abfallbehälter mit Deckel

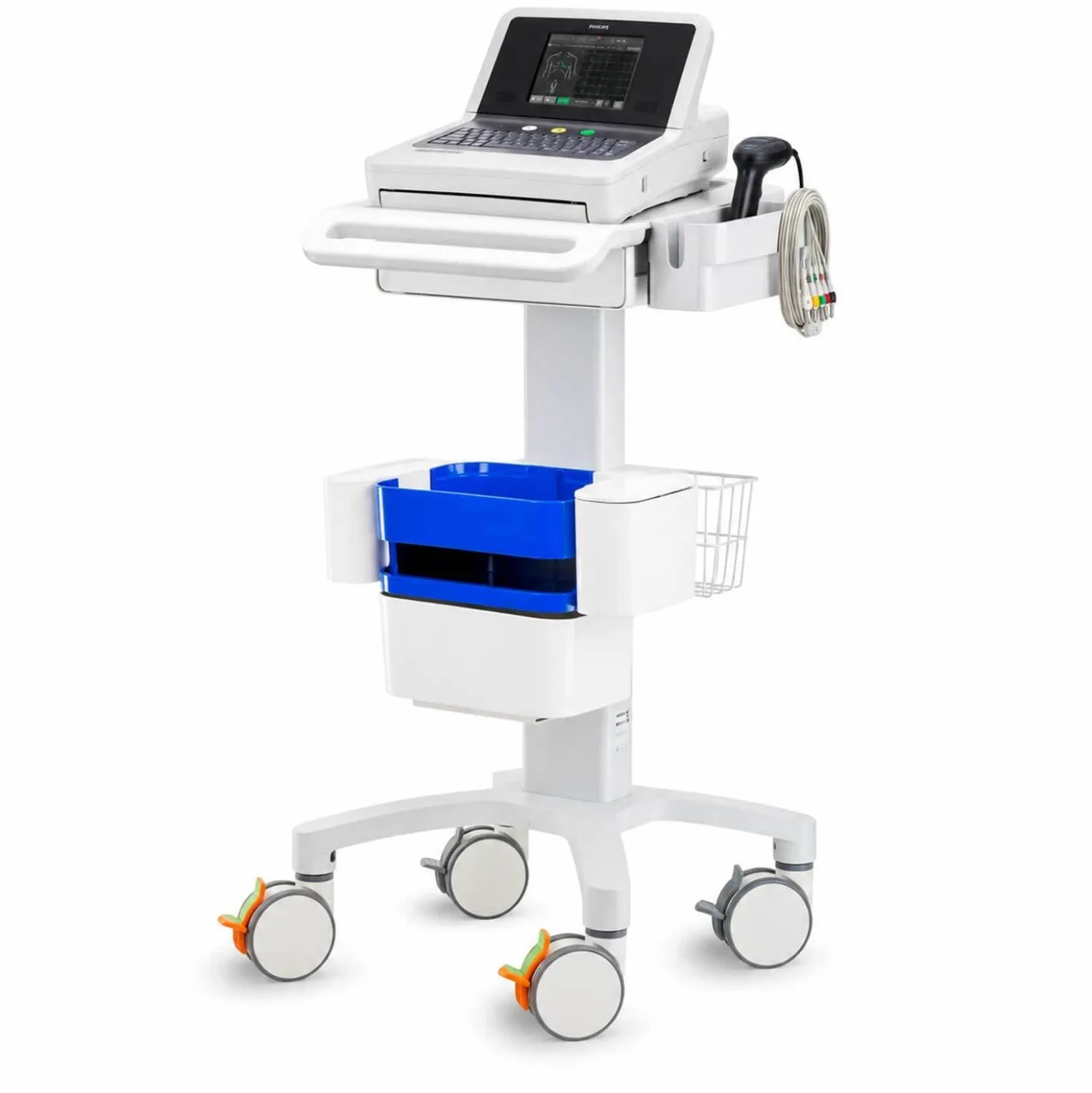

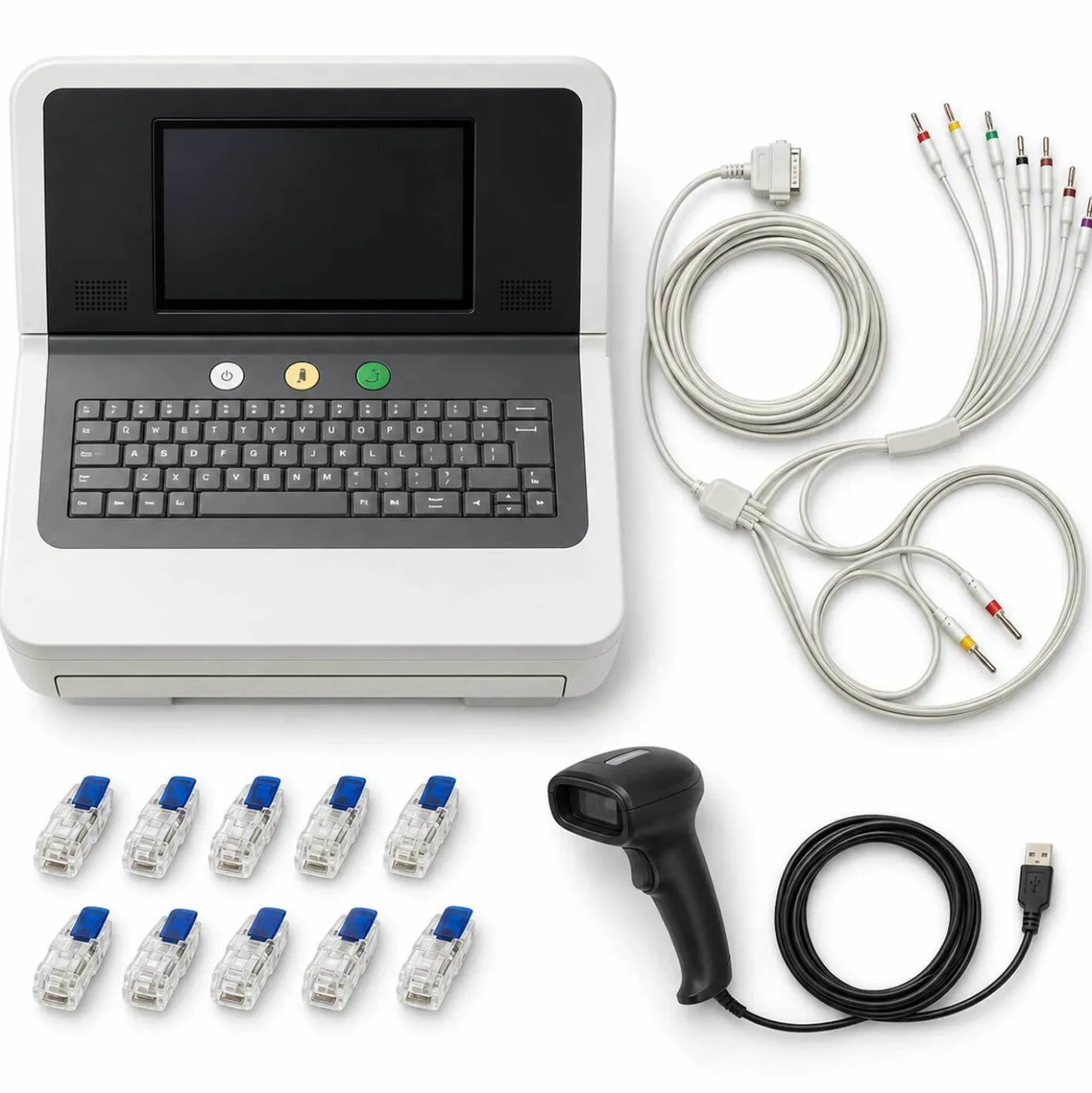

3. Standard-Version inkl. Patientenkabel (lang)

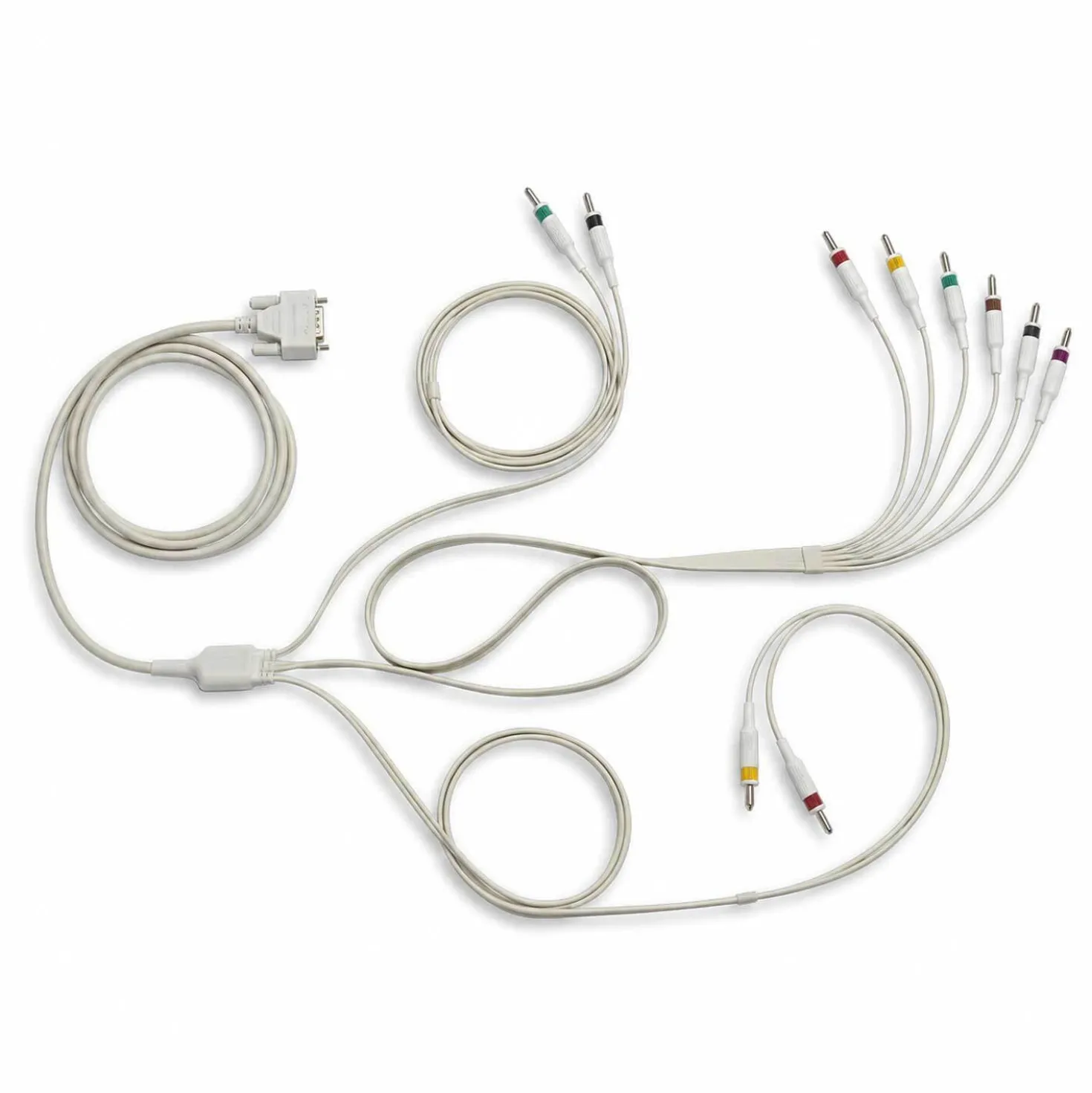

• Philips PageWriter TC35– CW-Basisoption– Adapter für Druckknopf-/Laschenelektroden– DXL-Algorithmus zur EKG-Interpretation– LAN-Konnektivität mit Schnittstelle– WLAN-Konnektivität– 1D-/2D-Barcodescanner– TC-Gerätewagen, feste Höhe, teilweise vormontiert– Ausziehbare Schublade– PIM-Halterungsarm, TC35– Lange Patientenkabel/Ableitungskabel

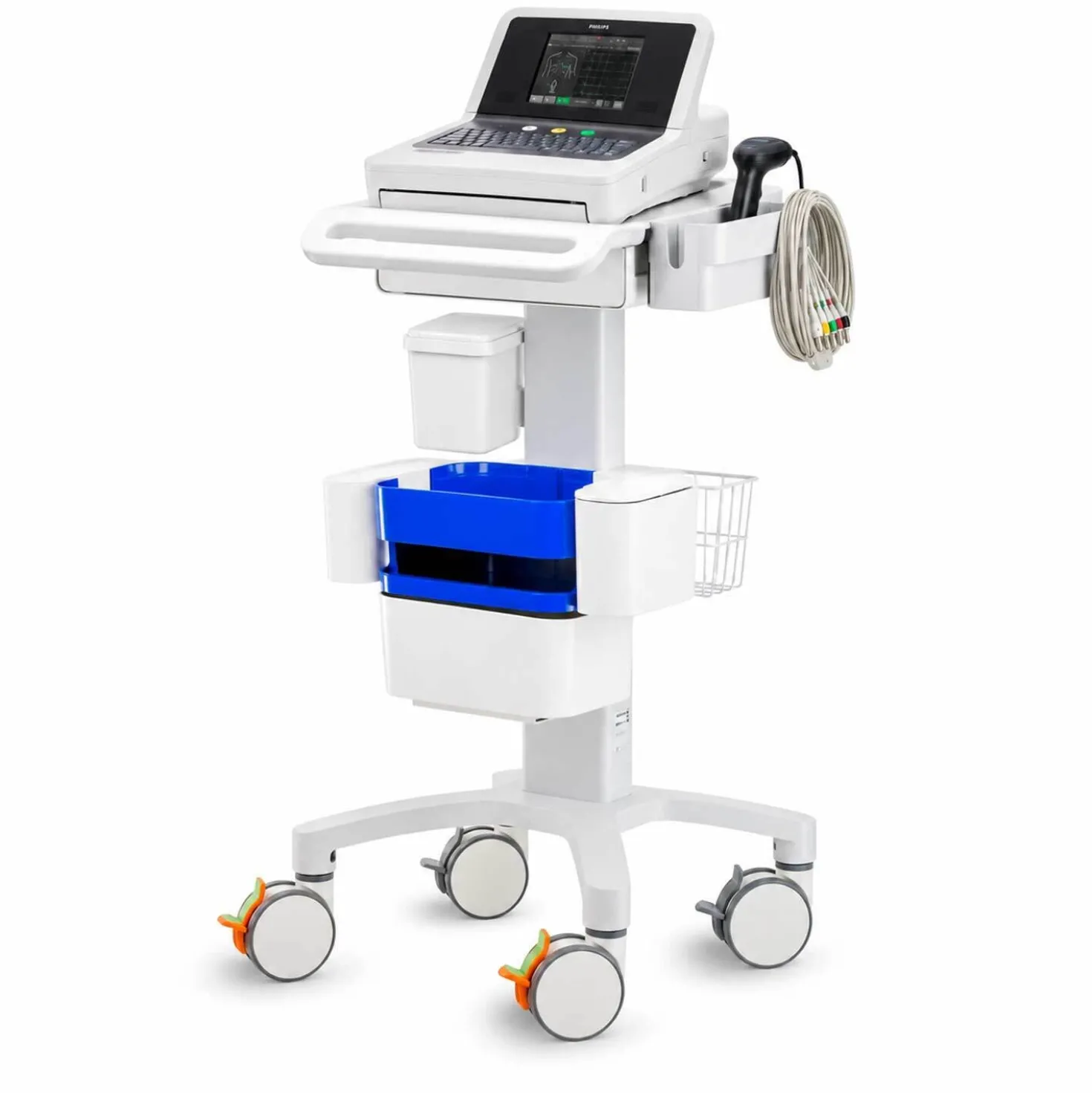

4. Advanced-Version inkl. Patientenkabel (lang)

• Philips PageWriter TC35– CW-Basisoption– Adapter für Druckknopf-/Laschenelektroden– Vernetzte Auftrags-/Arbeitslisten– ADT-Unterstützung– DXL-Algorithmus zur EKG-Interpretation– Offenlegung und Ereignisse– Archiv für 200 EKGs auf TC bzw. 1.000 EKGs auf CW sowie letztes EKG/interaktive Abfrage– Export von EKG-Ergebnissen via DICOM– LAN-Konnektivität mit Schnittstelle– WLAN-Konnektivität– 1D-/2D-Barcodescanner– TC-Gerätewagen, feste Höhe, teilweise vormontiert– Ausziehbare Schublade– PIM-Halterungsarm, TC35– Abfallbehälter mit Deckel– Lange Patientenkabel/Ableitungskabel

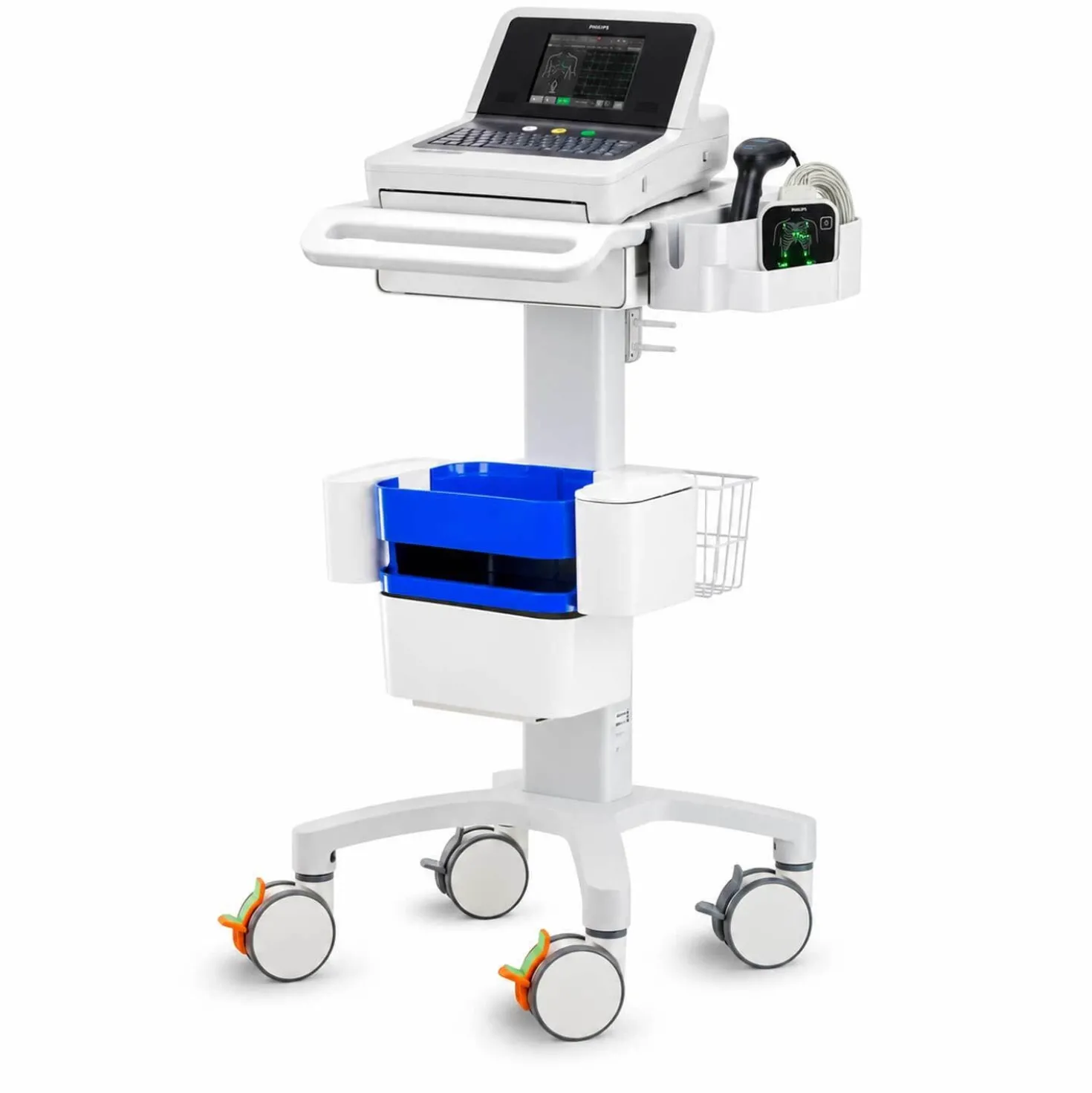

5. Standard-Version inkl. PIM-Kit (kabellos)

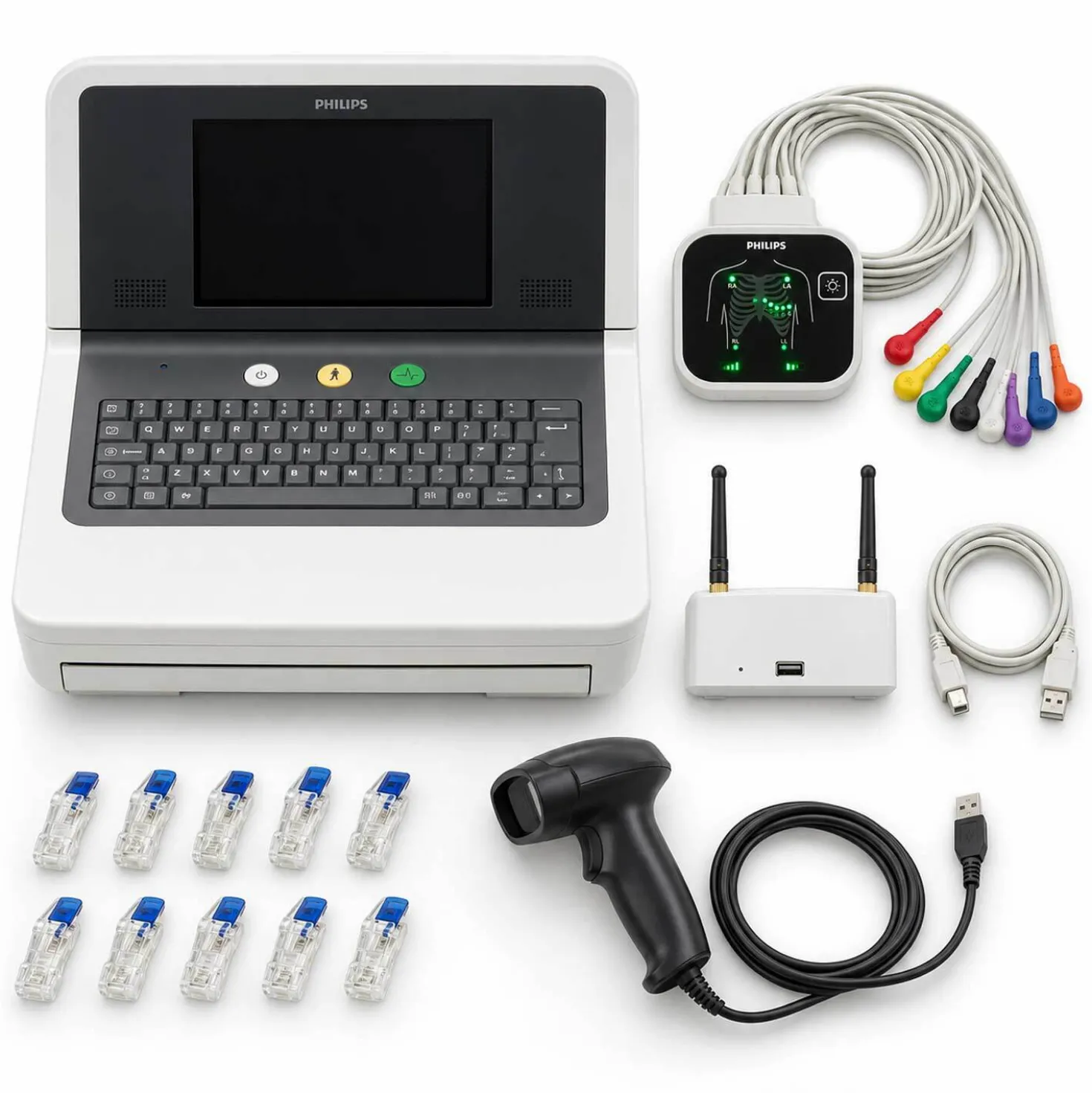

• Philips PageWriter TC35– CW-Basisoption– Adapter für Druckknopf-/Laschenelektroden– DXL-Algorithmus zur EKG-Interpretation– LAN-Konnektivität mit Schnittstelle– WLAN-Konnektivität– 1D-/2D-Barcodescanner– TC-Gerätewagen, feste Höhe, teilweise vormontiert– Ausziehbare Schublade– PIM-Halterungsarm, TC35– Kabelloses PIM-Kit– AIM-Halterung für kabelloses PIM

6. Advanced-Version inkl. PIM-Kit (kabellos)

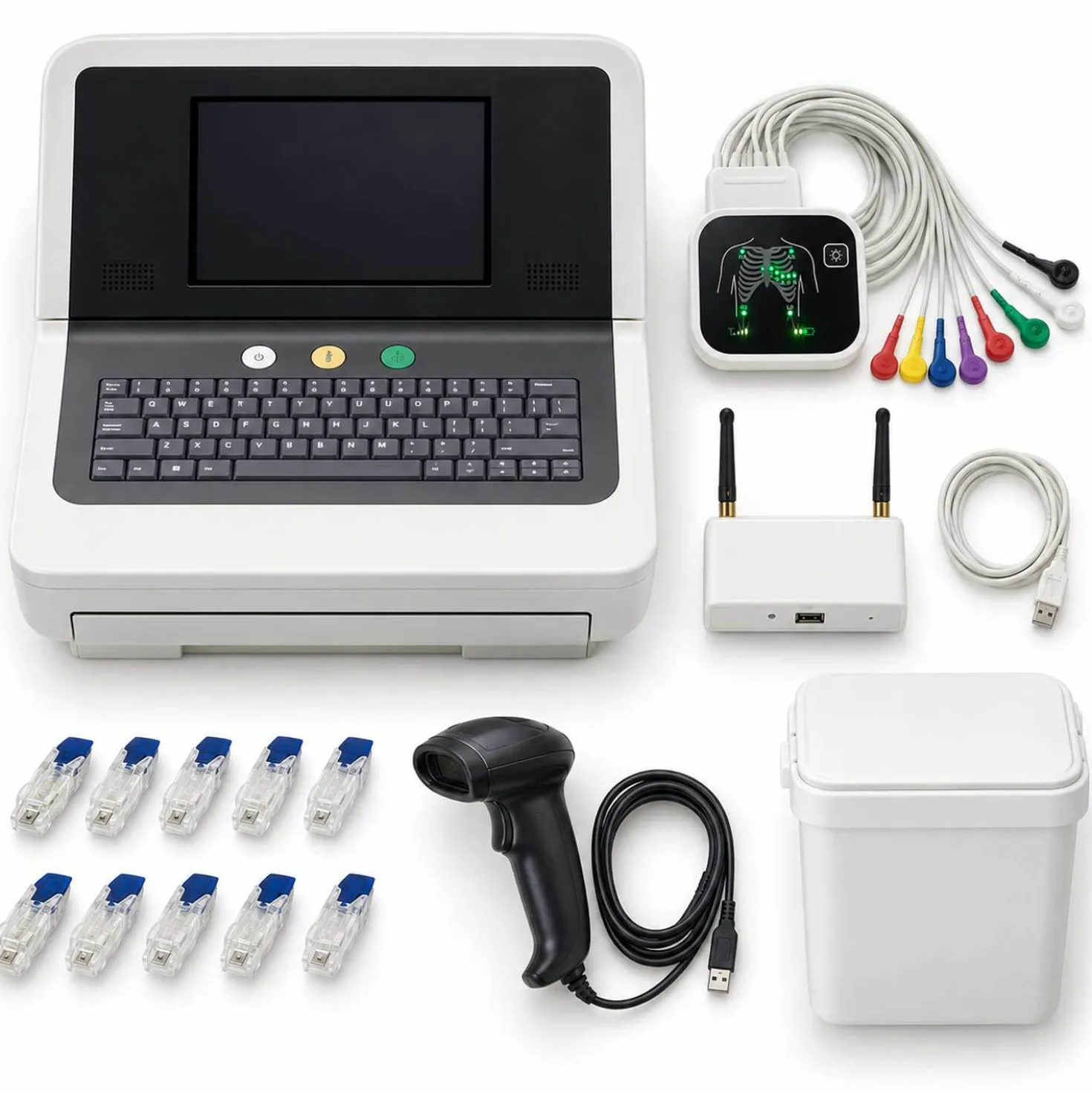

• Philips PageWriter TC35– CW-Basisoption– Adapter für Druckknopf-/Laschenelektroden– Vernetzte Auftrags-/Arbeitslisten– ADT-Unterstützung– DXL-Algorithmus zur EKG-Interpretation– Offenlegung und Ereignisse– Archiv für 200 EKGs auf TC bzw. 1.000 EKGs auf CW sowie letztes EKG/interaktive Abfrage– Export von EKG-Ergebnissen via DICOM– LAN-Konnektivität mit Schnittstelle– WLAN-Konnektivität– 1D-/2D-Barcodescanner– TC-Gerätewagen, feste Höhe, teilweise vormontiert– Ausziehbare Schublade– PIM-Halterungsarm, TC35– Abfallbehälter mit Deckel– Kabelloses PIM-Kit– AIM-Halterung für kabelloses PIM
