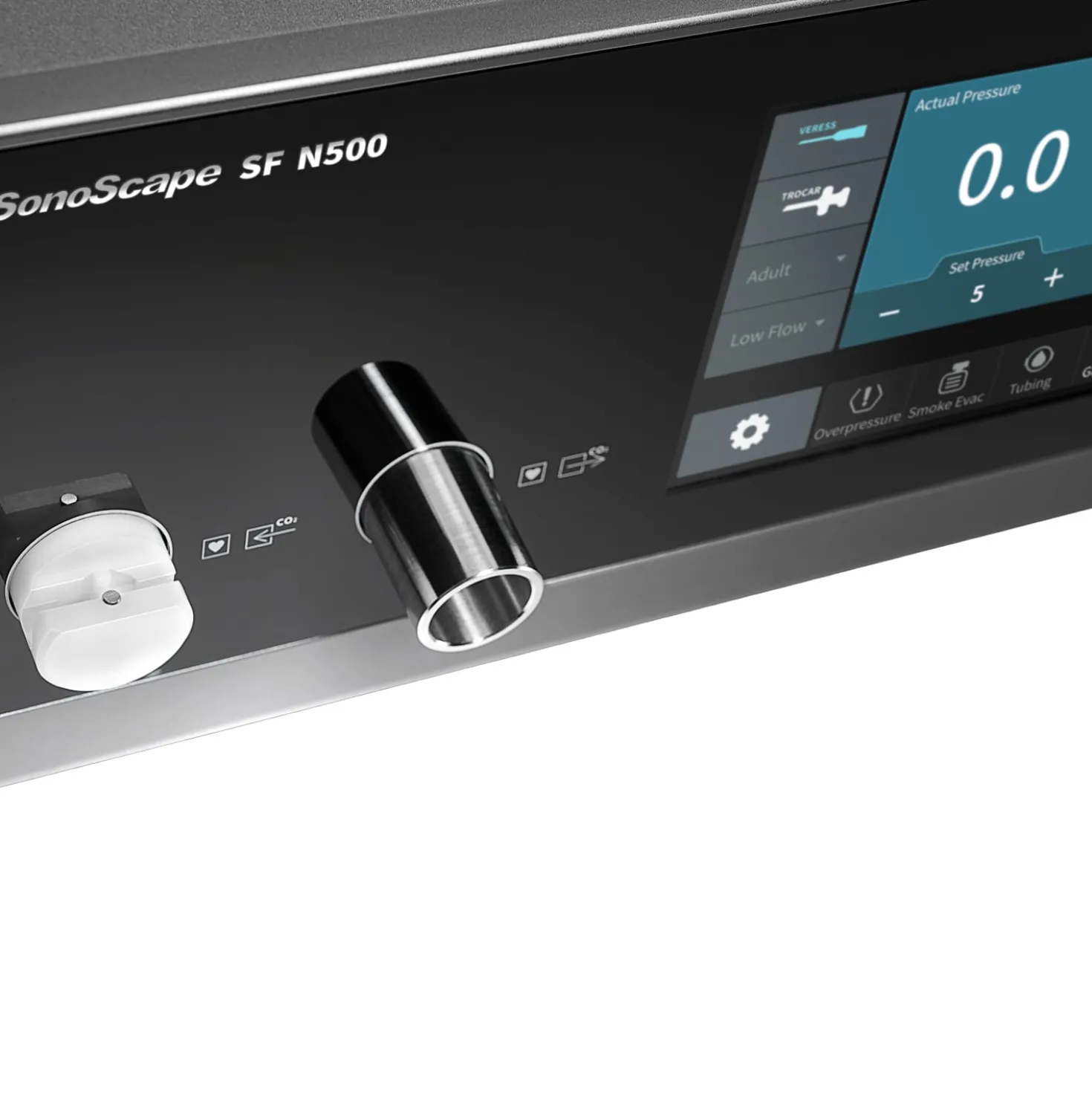

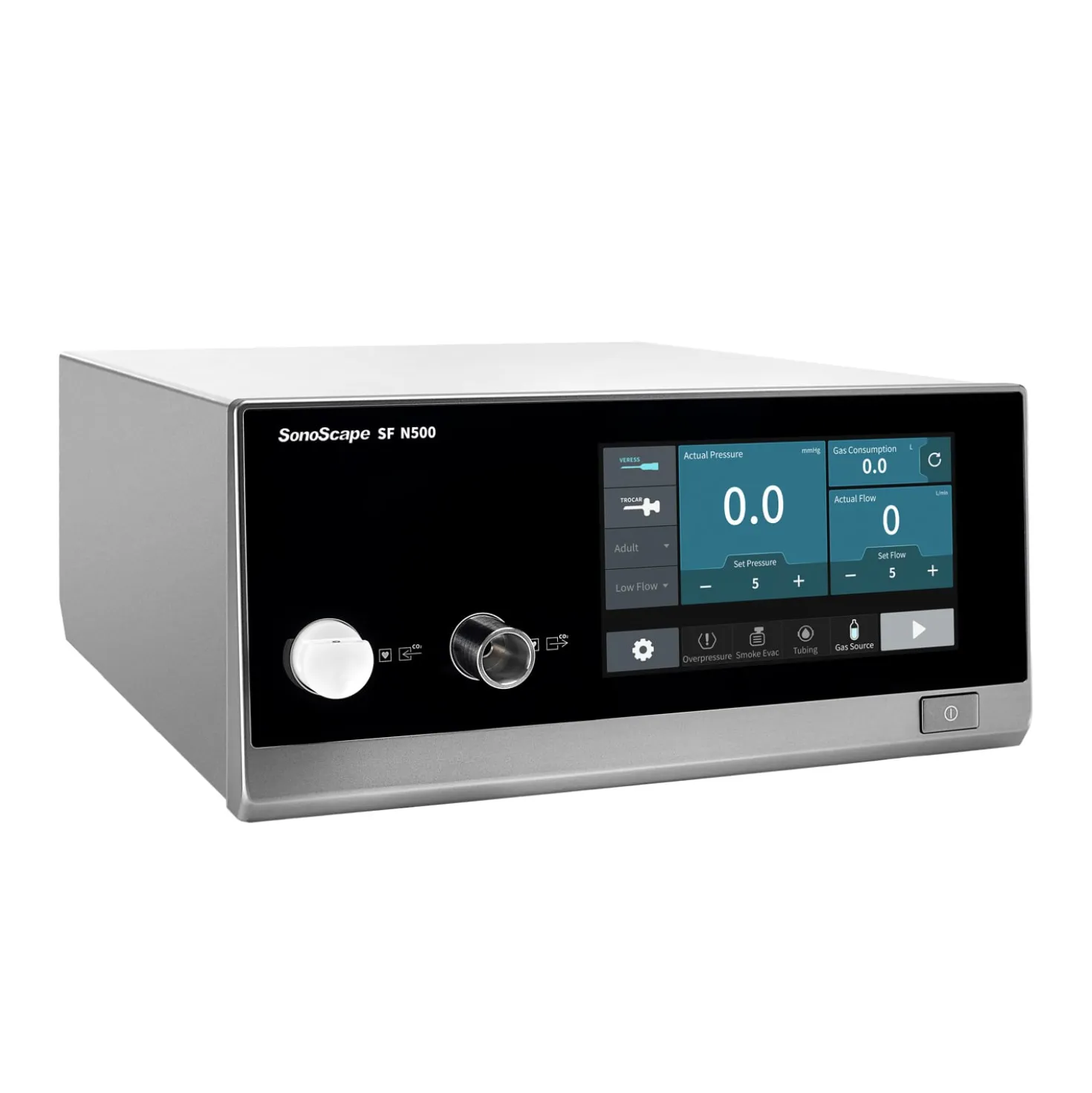

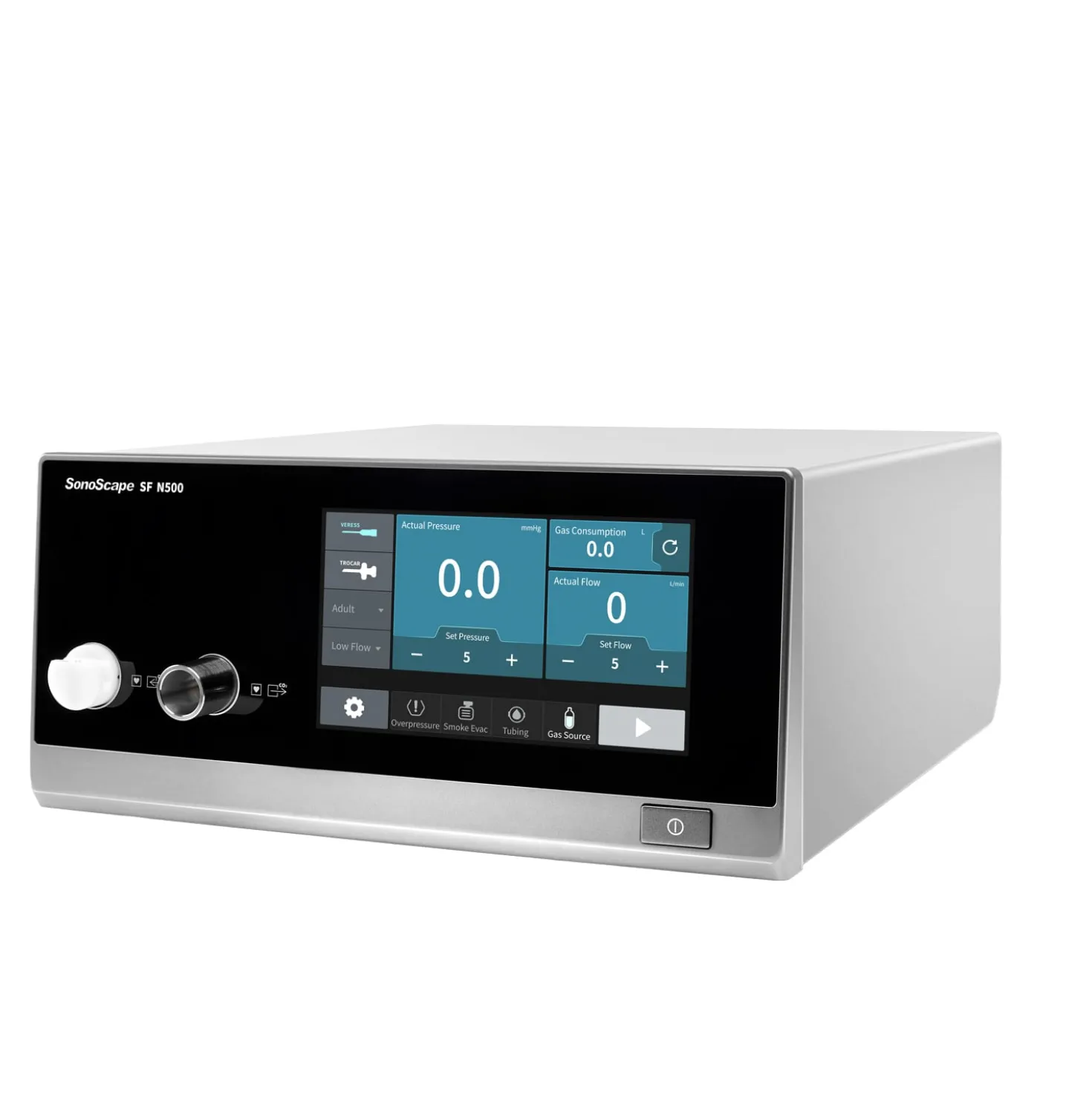

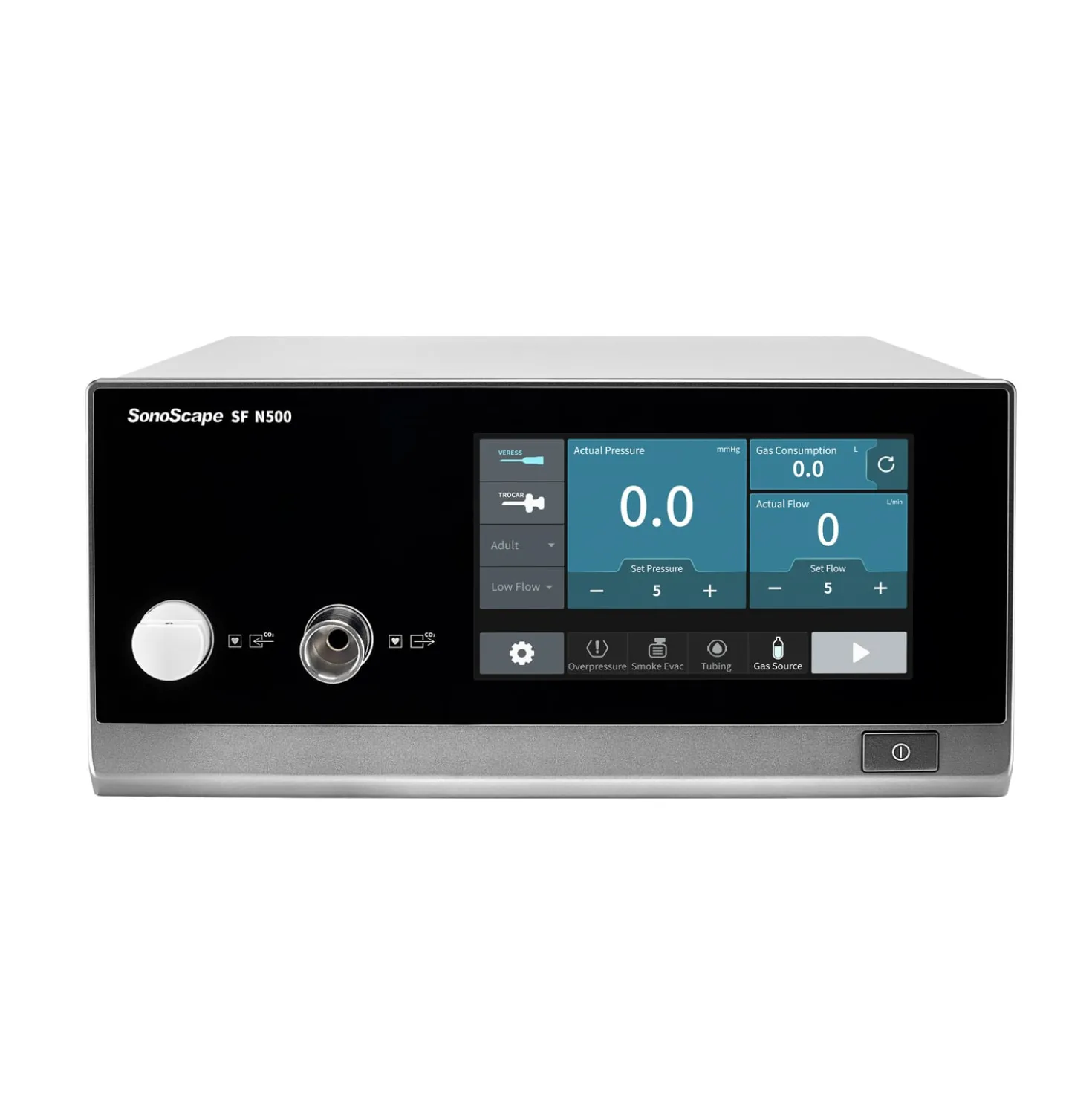

Hochleistungs-Insufflator

Das Produkt auf einem Blick

• High-Flow-Insufflation für effiziente Pneumoperitoneum-Erzeugung
• Fünf anwenderfreundliche Betriebsmodi
• Integrierte Rauchgasabsaugung für optimale Sicht
• Kontinuierliche Überwachung von Druck und Durchfluss mit automatischer Anpassung
• Akustische und visuelle Alarmfunktionen
• Optionale CO₂-Gaserwärmung zur Reduktion des Hypothermierisikos

Produktbeschreibung

Der Hochleistungs-Insufflator bietet Ihnen ein Höchstmaß an Flexibilität und Patientensicherheit bei laparoskopischen Eingriffen. Mit zwei präzisen Durchflussraten, darunter ein High-Flow-Modus von bis zu 52 l/min, ermöglicht das Gerät eine zügige und kontrollierte Schaffung des Pneumoperitoneums, was insbesondere bei komplexen oder zeitkritischen Operationen einen entscheidenden Vorteil darstellt.

Fünf individuell wählbare Betriebsmodi – einschließlich pädiatrischer, erwachsener, retroperitonealer, bariatrischer und individuell konfigurierbarer Einstellungen – erlauben Ihnen eine präzise Anpassung der Insufflation an das jeweilige Patientenkollektiv und das Operationsverfahren. Damit wird eine schonende und sichere Versorgung von Patienten aller Altersgruppen gewährleistet.

Die integrierte Rauchabsaugung sorgt für ein stets klares Operationsfeld und reduziert das Risiko der Exposition gegenüber chirurgischen Aerosolen und potenziell karzinogenen Rauchgasen. Das kontinuierliche Monitoring von Gasfluss und Druck mit automatischer Regulierung stellt eine konstante Aufrechterhaltung des optimalen intraabdominellen Drucks sicher. Ein duales Warnsystem mit akustischen und visuellen Alarmen gibt Ihnen jederzeit Rückmeldung über den aktuellen Gerätestatus und unterstützt Sie aktiv in der Patientensicherheit.

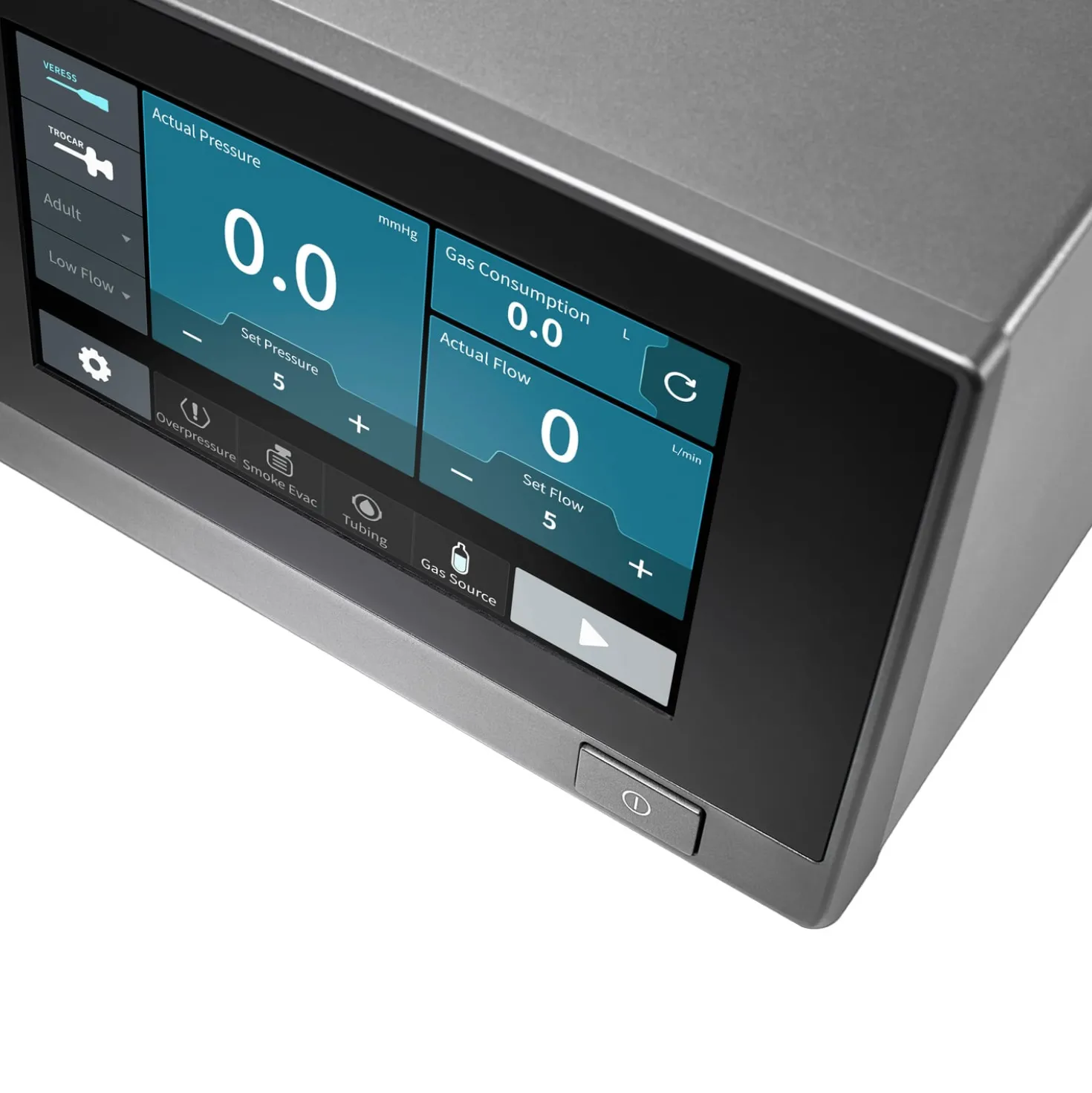

Dank der 7-Zoll-Touchscreen-Bedienoberfläche ist die Steuerung besonders intuitiv. Das flache Display lässt sich leicht und hygienisch reinigen und trägt so zu einem effizienten Workflow und zur Einhaltung hoher Hygienestandards im OP bei.

Die optionale CO₂-Gaserwärmung minimiert das Risiko einer intraoperativen Hypothermie und erhöht den Patientenkomfort, ohne Kompromisse bei Durchfluss und Sicht zu machen. Zuverlässige Schutzmechanismen wie Flüssigkeitsrückflussdetektion und automatische Anpassungen bei Druckabweichungen unterstreichen den hohen Stellenwert der Patientensicherheit.

Der Hochleistungs-Insufflator entspricht den aktuellen Anforderungen an Qualität und Sicherheit (u. a. CE-Zertifizierung, ISO 13485, IEC 60601-1) und ist somit für den klinischen Einsatz in anspruchsvollen OP-Umgebungen optimal geeignet.

Spezifikationen

• Varianten:

  • SF-N400 = ohne Heizfunktion
  • SF-N500 = ohne Heizfunktion
  • SF-H400 = mit Heizfunktion
  • SF-H500 = mit Heizfunktion

• Durchflussrate:

  • SF-N400: 0,1–42 l/min
  • SF-N500: 0,1–52 l/min

• Druckeinstellbereich: 1–30 mmHg

• Betriebsmodi:

  1. Pädiatrie
     • Druck: 1–10 mmHg
     • Durchfluss: 0,1–20 l/min
  2. Erwachsene
     • Druck: 1–30 mmHg
     • Durchfluss:
       • SF-N400: 0,1–42 l/min
       • SF-N500: 0,1–52 l/min
  3. Retroperitoneum
     • Druck: 8–30 mmHg
     • Durchfluss: 0,1–20 l/min
  4. Adipositas
     • Druck: 1–30 mmHg
     • Durchfluss:
       • SF-N400: 0,1–42 l/min
       • SF-N500: 0,1–52 l/min
  5. Benutzerdefiniert
     • Druck: bis 30 mmHg
     • Durchfluss: bis zu 42 l/min (SF-N400), bis zu 52 l/min (SF-N500)

• Bedienung:

  • 7-Zoll-LCD-Touchscreen
  • Fußschalteranschluss

• Rauchabsaugung: integriert

• CO₂-Gaserwärmung: optional (SF-H400/SF-H500)

• Genauigkeit:

  • Druck: ±2 mmHg
  • Durchfluss ≤10 l/min: ±2 l/min
  • Durchfluss >10 l/min: ±20 %

• Sicherheit:

  • Schutzgrad gegen Stromschlag: Klasse I, Anwendungsteil Typ CF
  • Flüssigkeitsschutz: Gerät IP20, Fußschalter IPX8
  • Überdruck-/Unterdruckwarnung (akustisch und visuell)
  • Flüssigkeitsrückflussdetektion

• Stromversorgung: 100–240 V AC, 50/60 Hz, 100 VA

• Abmessungen (L x B x H): 490 × 445 × 460 mm

• Gewicht: ca. 10,2 kg

• Zulassungen/Normen:

  • CE-Zertifizierung
  • ISO 13485
  • IEC 60601-1, IEC 60601-1-2
  • ISO 10993-1, ISO 20417, ISO 15223-1

• Lieferumfang:

  • Insufflator
  • Wiederverwendbares Insufflationsschlauchset
  • Gasversorgungsschlauchset
  • Wiederverwendbares Absaugschlauchset
  • Fußschalter

Anwendungsbereiche

• Laparoskopische Chirurgie
  1. Allgemeinchirurgie (z. B. Cholezystektomie, Appendektomie)
  2. Gynäkologische Eingriffe (z. B. Hysterektomie, Endometriosebehandlung)
  3. Urologische Operationen (z. B. Nephrektomie, Prostatektomie)
  4. Bariatrische Chirurgie (z. B. Magenbypass, Schlauchmagen)
  5. Pädiatrische Laparoskopie
• Retroperitoneale Eingriffe
• Diagnostische Laparoskopie
• Minimalinvasive onkologische Verfahren
• Eingriffe mit erhöhtem Rauchgasaufkommen
• Einsatz in OP-Umgebungen mit hohen Anforderungen an Hygiene und Patientensicherheit

Indikationen

• CO₂-Insufflation zur Schaffung und Aufrechterhaltung eines Pneumoperitoneums bei laparoskopischen Eingriffen
• Diagnostische Laparoskopie bei unklarer abdomineller Symptomatik
• Operative Laparoskopie bei:
  1. Cholezystolithiasis
  2. Appendizitis
  3. Hernien (z. B. Leisten- oder Narbenhernien)
  4. Adipositas (bariatrische Eingriffe)
  5. Endometriose
  6. Tumorentfernung und onkologische Resektionen
  7. Urologische Indikationen (z. B. Nieren- oder Prostataoperationen)
• Retroperitoneale Exploration und Intervention
• Minimalinvasive Eingriffe in der Kinderchirurgie
• Sicherstellung optimaler Sichtverhältnisse bei Eingriffen mit hohem Rauchgasaufkommen

Technische Spezifikationen

• Varianten: SF-N400/SF-H400 (bis 42 l/min), SF-N500/SF-H500 (bis 52 l/min)
• Druckeinstellbereich: 1–30 mmHg
• Durchfluss-Einstellbereich:
  • SF-N400/SF-H400: 0,1–42 l/min
  • SF-N500/SF-H500: 0,1–52 l/min
• Betriebsmodi: Pädiatrie, Erwachsene, Retroperitoneum, Adipositas, Benutzerdefiniert
• Genauigkeit Druckeinstellung/-anzeige: ±2 mmHg
• Genauigkeit Durchfluss ≤10 l/min: ±2 l/min, >10 l/min: ±20 %
• Überdruckmeldung: Akustisches Signal bei Überschreitung des Sollwerts um 5 mmHg
• Überdruck-Ablaszeit: ≤20 s
• Unterdruck-Ausgleichszeit: ≤10 s
• Rauchabsaugung: integriert
• CO₂-Gaserwärmung: optional (nur SF-H400/SF-H500)
• Bedienung: 7-Zoll-LCD-Touchscreen, Fußschalteranschluss
• Stromversorgung: 100–240 V AC, 50/60 Hz, 100 VA
• Schutzgrad gegen Stromschlag: Klasse I, Anwendungsteil Typ CF
• Schutzgrad gegen Flüssigkeiten: Gerät IP20, Fußschalter IPX8
• Abmessungen (L × B × H): 490 × 445 × 460 mm
• Gewicht: ca. 10,2 kg
• Betriebsumgebung: Temperatur 0–40 °C, Feuchtigkeit 30–80 %, Luftdruck 700–1060 hPa
• Lagerung/Transport: Temperatur –20 bis +55 °C, Feuchtigkeit 30–80 %
• Zulassungen/Standards: CE, ISO 13485, IEC 60601-1, IEC 60601-1-2, ISO 10993-1, ISO 20417, ISO 15223-1

Lieferumfang

• 1x Hochleistungs-Insufflator (je nach gewählter Variante)
• 1x Wiederverwendbares Insufflationsschlauchset
• 1x Gasversorgungsschlauchset
• 1x Wiederverwendbares Absaugschlauchset
• 1x Fußschalter
• 1x Bedienungsanleitung
