EMMA™-Kapnograph

Das Produkt auf einem Blick

• Präzise EtCO2-Messung innerhalb von 15 Sekunden
• Robustes, wasserfestes Design
• In bestehende Überwachungsroutinen integrierbar
• Akustische und visuelle Alarme
• Keine routinemäßige Kalibrierung notwendig

EMMA™-Kapnograph

Produktbeschreibung

Der EMMA™-Kapnograph ermöglicht eine präzise und schnelle Überwachung des endtidalen Kohlendioxids (EtCO2) sowie der Atemfrequenz bei Patienten aller Altersgruppen – von Säuglingen bis zu Erwachsenen. Innerhalb von nur 15 Sekunden liefert das Gerät verlässliche Echtzeitmessungen und eine kontinuierliche EtCO2-Wellenform, ohne eine aufwendige Kalibrierung oder Aufwärmphase zu benötigen. Diese effiziente Messung unterstützt die Optimierung Ihres Workflows und minimiert Unterbrechungen im klinischen Alltag.

Das robuste, wasserfeste Gehäuse und die kompakte Bauweise gewährleisten eine hohe Mobilität und Zuverlässigkeit auch unter anspruchsvollen Bedingungen, etwa in Notfallmedizin, OP oder auf der Intensivstation. Dank des einfachen Anschlusses an verschiedene Atemkreisläufe fügt sich der Kapnograph nahtlos in bestehende Überwachungsroutinen ein und modernisiert diese, ohne sie zu ersetzen. Die integrierten akustischen und visuellen Alarme erhöhen die Patientensicherheit durch frühzeitige Warnhinweise bei Abweichungen.

Seit Jahrzehnten im Praxisalltag bewährt, erfüllt das Gerät höchste Qualitätsstandards und unterstützt Sie dabei, die Überwachung Ihrer Patienten evidenzbasiert und sicher zu gestalten.

Spezifikationen

• Messparameter: endtidales Kohlendioxid (EtCO2) und Atemfrequenz (AF)
• Messbereich EtCO2: 0–99 mmHg (0–9,9 kPa)
• Messbereich Atemfrequenz: 3–150 Atemzüge pro Minute
• Genauigkeit EtCO2: 0–40 mmHg ±2 mmHg; 41–99 mmHg ±6 % der Messwerte
• Genauigkeit AF: ±1 Atemzug pro Minute
• Anzeige: Echtzeit-EtCO2-Wellenform, wahlweise in mmHg oder kPa
• Aufwärmzeit: ≤ 15 Sekunden, keine routinemäßige Kalibrierung erforderlich
• Patientenalter: Säuglinge, Kinder, Erwachsene
• Totraumvolumen Adapter: 6 ml (Erwachsene/Kinder), 1 ml (Säuglinge)
• Stromversorgung: 2 × AAA-Alkalibatterien oder Lithiumbatterien
• Batterielaufzeit: ca. 6 Stunden (Alkalibatterien), bis zu 10 Stunden (Lithiumbatterien)
• Abmessungen (L × B × H): 5,2 × 3,9 × 3,9 cm
• Gewicht: 59,5 g inkl. Batterien
• Gehäuse: robust, wasserfest, handlich
• Anschlüsse: kompatibel mit verschiedenen Atemkreisläufen und endotrachealen Tuben
• Alarmsystem: akustische und visuelle Warnungen für „Kein Adapter“, „Adapter verstopft“, Apnoe, niedriger Akku sowie individuell einstellbare EtCO2-Grenzwerte
• Betriebstemperatur: –5 °C bis 50 °C
• Lagertemperatur: –30 °C bis 70 °C
• Luftfeuchtigkeit bei Betrieb: 10–95 % (nicht kondensierend)
• Atmosphärischer Druck bei Betrieb: 70–120 kPa
• Normen und Zertifikate: CE-Kennzeichnung gemäß geltenden Medizinprodukte-Richtlinien
• Lieferumfang: EMMA™-Kapnograph, Transportcase, Handschlaufe

Kurzfakten

• Schnelle und präzise EtCO2-Messung innerhalb von 15 Sekunden
• Robustes, wasserfestes Design für zuverlässigen Dauereinsatz
• Einfache Integration in bestehende Überwachungsroutinen
• Akustische und visuelle Alarme für erhöhte Patientensicherheit
• Geeignet für alle Altersgruppen von Säuglingen bis Erwachsenen
• Keine routinemäßige Kalibrierung notwendig – wartungsarm

Anwendungsbereiche

• Überwachung der Atemfunktion in der Notfallmedizin
• Kontrolle der korrekten endotrachealen Intubation
• Atemüberwachung während und nach Anästhesieverfahren im Operationssaal
• Langzeitüberwachung auf Intensivstationen
• Patiententransport und mobile Überwachung in Rettungsdienst und Klinik

Indikationen

• Überwachung der Atemfunktion bei Patienten mit akuter respiratorischer Insuffizienz:
  Sicherstellung der adäquaten Ventilation und frühzeitige Erkennung von Atemstörungen.
• Kontrolle bei endotrachealer Intubation zur Sicherstellung der Tubuslage:
  Vermeidung von Fehlplatzierungen und damit verbundene Komplikationen durch kontinuierliche EtCO2-Messung.
• Monitoring bei Patienten unter Allgemeinanästhesie:
  Gewährleistung der sicheren Beatmung und Vermeidung von Hypoventilation oder Apnoe während operativer Eingriffe.
• Überwachung auf der Intensivstation bei kritisch kranken Patienten:
  Langzeitbeobachtung der Atemfunktion zur frühzeitigen Erkennung respiratorischer Veränderungen und Optimierung der Beatmungstherapie.
• Kontinuierliche Atemüberwachung während patientenbezogenem Transport:
  Sicherstellung der Patientensicherheit durch verlässliche Messwerte auch in mobilen und herausfordernden Umgebungen.

Technische Spezifikationen

Abmessungen und Gewicht

• Länge × Breite × Höhe: 5,2 × 3,9 × 3,9 cm
• Gewicht: 59,5 g (inklusive Alkalibatterien)

Material und Gehäuse

• Gehäusematerial: robustes, wasserfestes Kunststoffgehäuse
• Schutzart: widerstandsfähig gegen Flüssigkeiten und mechanische Belastung

Messparameter und Genauigkeit

• Messgrößen: endtidales Kohlendioxid (EtCO2), Atemfrequenz (AF)
• EtCO2-Messbereich: 0–99 mmHg (0–9,9 kPa)
• Genauigkeit EtCO2: 0–40 mmHg ±2 mmHg; 41–99 mmHg ±6 % der Messwerte
• Atemfrequenzbereich: 3–150 Atemzüge/Minute
• Genauigkeit Atemfrequenz: ±1 Atemzug/Minute

Anzeige und Alarme

• Anzeige: Echtzeit-Kapnogramm, wahlweise in mmHg oder kPa
• Alarme: akustische und visuelle Signale bei „Kein Adapter“, „Adapter verstopft“, Apnoe, schwacher Akku, einstellbare Grenzwerte für EtCO2

Anschlüsse und Adapter

• Kompatibilität: Anschluss an verschiedene Atemkreisläufe und endotracheale Tuben
• Totraumvolumen: 6 ml (Erwachsene/Kinder), 1 ml (Säuglinge)

Stromversorgung

• Batterietyp: 2 × AAA-Alkalibatterien oder Lithiumbatterien
• Batterielaufzeit: ca. 6 Stunden (Alkalibatterien), bis zu 10 Stunden (Lithiumbatterien)

Betriebs- und Lagerbedingungen

• Betriebstemperatur: –5 °C bis 50 °C
• Lagertemperatur: –30 °C bis 70 °C
• Luftfeuchtigkeit Betrieb: 10–95 % (nicht kondensierend)
• Atmosphärischer Druck Betrieb: 70–120 kPa
• Atmosphärischer Druck Lagerung: 50–120 kPa

Normen und Zertifikate

• CE-Kennzeichnung gemäß geltenden Medizinprodukte-Richtlinien
• Erfüllt relevante Sicherheits- und Qualitätsstandards für medizinische Überwachungsgeräte

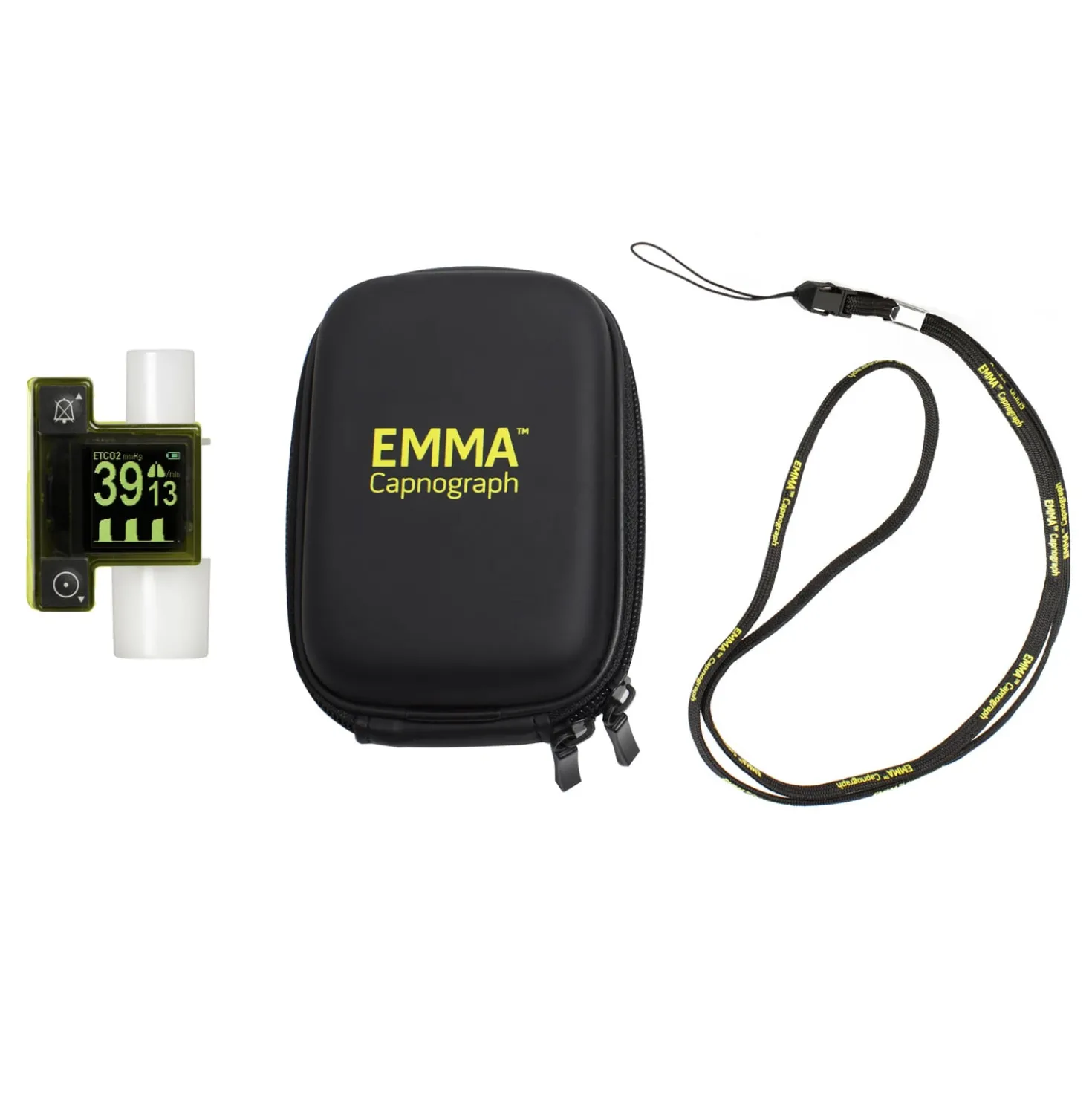

Lieferumfang

• 1× EMMA™-Kapnograph

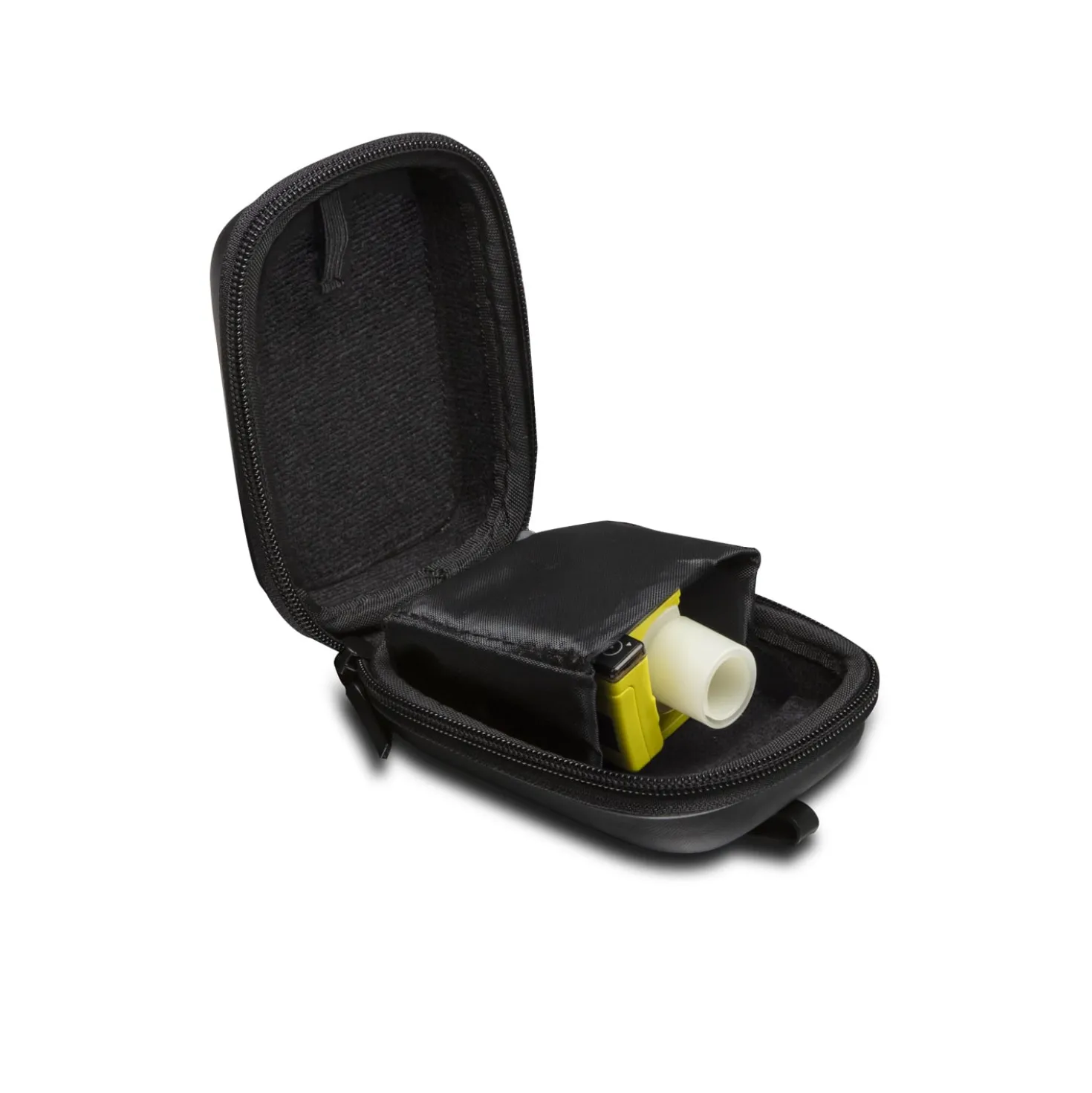

• 1× Transportcase für sicheren Geräteschutz und Mobilität
• 1× Handschlaufe zur komfortablen Handhabung und sicheren Befestigung
• 1× Bedienungsanleitung
